矿用无压风门产品介绍

作者: 本站来源: 本站时间:2020-10-16
矿用无压风门介绍 
矿用无压风门概述 
矿用无压风门工作原理  双向无压风门采用压力平衡原理,每道风门为双扇钢制门框异向同步开闭,运用联杆平衡机构把作用在风门上的压力通过联杆平衡机构转化为一种内力并得到平衡,保证了风门打开时省力、方便灵活。由于压力平衡式风门为异向开闭,因此无论风流方向如何,两扇门均同时受到风流的推力和风流的压力,而且大小相等。另外在门框横梁上的风门开启方向的异侧,焊接挡板确保风流反向时风门不被吹开。同时通过配重块产生的牵引力实现风门自动关闭。 
 门体结构   该风门为分体结构,在井下组合安装使用。主要由门扇、门框、平衡机构、合页、配重等组成;门框采用型钢焊接、螺栓联接组成。门扇由钢型材质焊接骨架,外铺钢板构成;中间填充材料为;硅酸铝防火棉,平衡机构通过螺栓固定在门扇上,使两扇门异向同步开启,风门通过自动比重开启或关闭

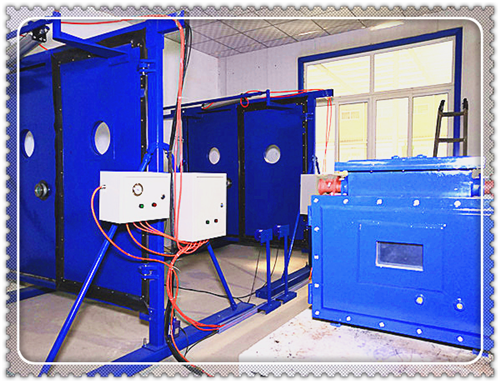

矿用无压风门
矿用无压风门特点
⑴ 开启力小,开启力与风压大小及方向无关;
⑵ 双向隔风,无需再设反向风门;
⑶ 双面密封,漏风量小;
⑷ 系统简单,安全可靠; 
⑸ 防腐、防潮、阻燃、强度大。 

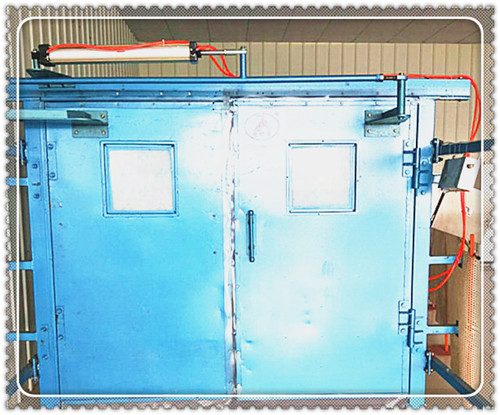

矿用无压风门
矿用无压风门结构及材质 
风门为钢制风门,双扇对开,共二道,每一道风门中的一扇门留设一个行人小门规格为680mm×1680mm,小门可自动关闭,带锁并能两面打开,小门正反面各设一把手。小门设一观察窗,尺寸为圆形300mm*300mm。  门体主要由门框、门扇及配重等部分构成,门框门扇采用钢制焊接结构;门扇结构采用100*50*4mm矩形管焊接(龙骨结构),两门均焊接2mm钢板,门厚度为54mm;门框采用不小于120×120×10mm方管制作,门框与门扇间采用密封胶垫,密封性能良好;风门观察窗采用10mm厚有机玻璃。 (3)控制系统组成  风门为自动液压风门, 控制系统有以下部分组成: ⑴KXJM-127风门控制用控制装置主机1套;  ⑵矿用隔爆兼本安型语音报警器2台;  ⑶遥控器2个;   ⑷GHW-5矿用本质安全型红外线传感器4对;  ⑸GFK23矿用本质安全型风门开闭状态传感器4个;  ⑹油缸2台;  ⑺液压泵站1台;  ⑻防爆按钮4个;     
2、ZMK-127自动控制系统介绍 
(1)ZMK-127电控装置概述
1、产品特点  ZMK-127型风门控制用电控装置,适用于煤矿井下风门控制,行人和矿车通过时由该电控装置实现风门的启闭,自动闭锁。同时,可配合我公司生产的无压风门使用,效果更好。 
2、主要用途及使用范围 适用于煤矿井下风门的控制。 
