双叶气控无压风门,双页气控平衡风门的结构
双叶气控无压风门属于煤矿新通风设施，即在矿井的运道和回道之间安装使用了无压风门，大风门之间连锁安装使用的是电动闭锁，即开启正向大风门，反向大风门不能同时打开。
双叶气控无压风门大风门上设有小风门，小风门经常有人员通过，无法安装电动连锁装置，一方面存在两道小风门同时打开的可能性，另一方面，机械弹簧装置在井下潮湿环境中使用，易锈蚀、损坏或失灵，影响小风门开启作用，形成风流短路，从而导致矿井通风系统紊乱，给矿井安全生产造成一定的重大隐患。

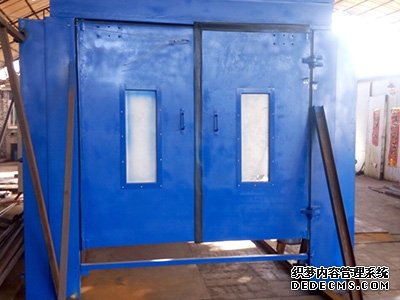

双叶气控无压风门风门结构
气控无压风门主要由门框、左右门板、平衡机构、钢丝绳及气缸等组成。
1.左门轴 2.左风门 3. 弯架 4.右门轴 5.直架 6. 右风门 7.平衡杆
1、 无压风门根据平衡力作用，运用连杆平均机构把作用在风门上的压力，通过连杆平衡机构转化为一种内力从而得到平衡，使每道风门能轻松异向同步打开。
2、 纯气动风门由气源控制箱、互为闭锁箱、手控控制盒、气动执行器组成，自动开闭形式为风门两侧风别安装手动换向阀控制气缸动作，气动执行器与风门联结，有人通过风门时，扳动换向阀实现风门自动开闭。同时两道风门之间互为闭锁，即：当A门打开时，B门闭锁，不能打开；当B门打开时，A门闭锁，不能打开。
3、 全自动风门由本公司提供的全气动自动控制主机箱、互为闭锁箱、气动声音报警箱、风门开闭执行器、触踏装置等实现自动控制。同时两道风门之间互为闭锁。自动开闭形式为矿井内正常行人或车辆在行走过程中，触发脚踏装置，脚踏装置输出信号给全气动自动控制主机箱，主机箱根据所给的信号和当前风门的状态，准确地控制风门开闭执行器的开闭动作和气动声音报警箱的报警信号。
双叶气控无压风门的安装：
（1）在要安装的风门选址上，选择一块比较平整的地方，巷道断面应符合砌墙的尺寸。曹庄矿选择了在8700轨道1号联络巷安装此类风门，此联络巷地面平整，巷道支护方式为锚喷支护。并且此联络巷为采区的主要进回风联络巷，因此需要安设正反向风门。事先测得87轨道1号联络巷的断面，定制了2000 × 18開mm的风门。
（2）整体树立门体，稳固横平竖直。
（3）砌50cm砖墙，拐臂一侧20cm，多次测量铅锤度
（4）揭下防护层，擦洗外观重要部位，涂油润滑
（5）气源接通后检查各部位工作是否正常。
