ZDC30跑车防护装置,斜巷跑车防护装置原理
斜井跑车防护装置、煤矿跑车防护装置、斜巷跑车防护装置、煤矿跑车防护装置、矿用车防护装置、ZDC30跑车防护装置
ZDC30-2.2防跑车装置用途:当斜巷矿车发生跑车时,对发生跑车的矿车进行有效拦以免扩大事故,特别适合于复合型(如带有猴车)斜巷中。可在煤矿,金属矿山,非金属矿山等所有倾角在30°以下的单轨提升运输斜巷中安装使用。
防跑车装置型号为ZDC30-2.2主要的含义为:ZDC-跑车防护挡车装置,30-巷道倾角,2.2-*大抗冲击能量2.2MJ。
ZDC30-2.2防跑车装置系统组成及跑车防护功能:该装置主要由声光监控箱,编码器,测速传感器,报警装置,位置传感器,轨道旋转装置,缓冲式吸能器及柔性钢丝绳等装置组成。正常情况下,挡车栏(轨道)处于常闭状态,当绞车正常运行,矿车到达设定置时,轨道自动复位。当矿车遇有跑车,溜车,脱扣,断绳等情况时,挡车栏装置对矿车进行可靠的阻拦,避免事故的发生。
斜巷跑车防护装置是煤矿斜井提升运输的重要安全设备,安装在煤矿井下斜巷内,采用位置传感器与绞车同步运行的控制信号,使挡车网处于"常闭式"防护状态,如因断绳、脱钩等原因而发生的跑车,可采用航空缓冲吸能器来实现有效拦。斜井跑车防护装置、煤矿跑车防护装置、斜巷跑车防护装置、煤矿跑车防护装置、矿用跑车防护装置、ZDC30跑车防护装置
跑车防护装置由KXJ-127ZDZ主控箱、KXJ-380/660ZDF辅助控制箱、XQH-24ZD矿用本安型状态报警显示柜、GH-24ZD矿用本安型霍尔传感器、GUD8矿用本安型位置传感器、GH-24ZD矿用本安型位置传感器、KHL24/0.5矿用本安型拉线开关、JF-200ZD收放绞车、DCM挡车栏等组成。
主要功能介绍:
(一)位置传感器采集信号根据2007年国家安标中心有关规定,"常旧式"跑车防护装置应采用位置传感器(接近开关、轴编码器等)作为传感元件,并根据用户的实际情况,在绞车深度指示器、绞车输出轴、绞车滚筒等处选择合适的一处进行安装。

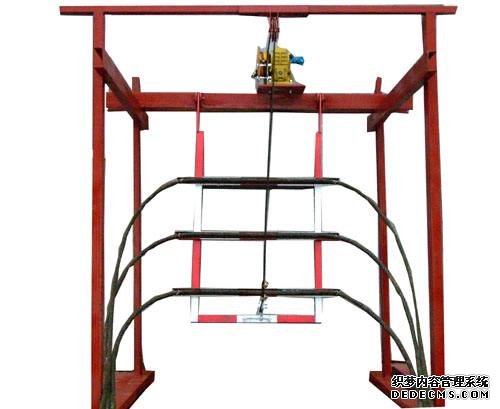

(二)"常闭"式防护功能在无矿车通过时,跑车防护装置的挡车网在"常闭"状态,使整个运输巷道处于封闭状态,在有矿车通过并接近挡车网时,挡车网提起,矿车经过后,挡车网落下,再次进入"常闭"状态。
(三)"缓冲"式拦功能当发生跑车、脱钩现象时,矿车撞及拦车网并随车下行,;仔矿车具有的动能逐渐转化成航空式缓冲吸能机构的热能,使矿车减速以至最后停下来,实现缓冲拦,;仔矿车的损伤程度降到最低。
(四)跑车报*及故障报并于绞车联锁。本设备自身设有多重监测回路,在发生跑车或设备自身出现故障时,监测回路将此情况输出至声光状态报*显不器及电铃,巷道变坡点或绞车房等处迅速发出声光报*信号,通知有关人员采取相应的措施。同时,可根据矿方用户需
