回风斜井防爆门特点,斜风井防爆门维护准则
作者： 本站来源： 本站时间：2020-07-30
回风斜井防爆门特点,斜风井防爆门维护准则

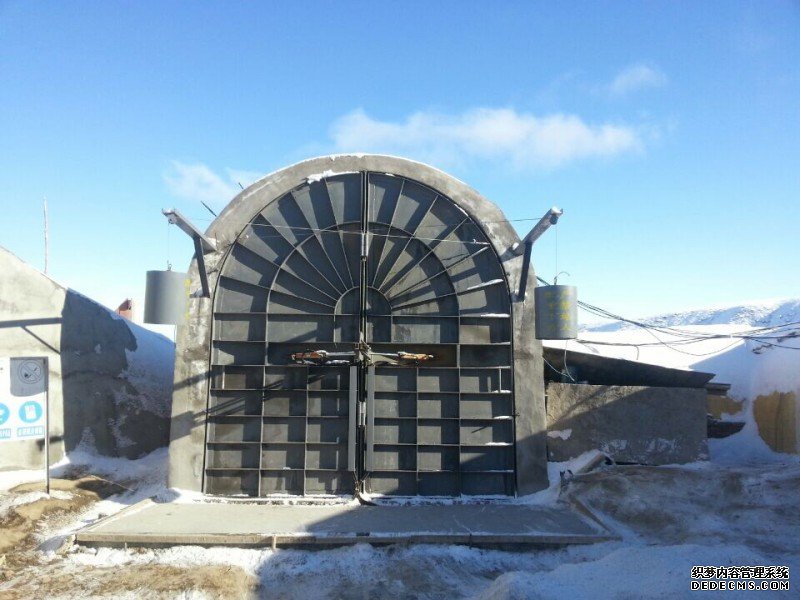

回风斜井防爆门其结构形式和密封方式,因受当时科学技术发展水平及生产制造工艺局限性的影响,在密封性和可维护性方面,存在着一些缺点和不足,进而影响到防爆门在日常生产中的使用,特别是很难杜绝漏风问题,使通风系统的效率降低,增加电耗,同时更换密封橡胶皮非常麻烦,甚至影响矿井安全生产的正常运行。2存在的问题及原因(1)原防爆门的门框及门板采用半圆拱形结构,门框的材料是角钢10010010mm,门板框架的材料是角钢75758mm,要加工成半圆拱形并确保门框与门板相接触密封面的平面度,其制作加工的难度很大。(2)原防爆门的门框及门板均由左右两部分组成,门框中间的合缝给防爆门的密封带来困难,使防爆门的密封性难以保证,容易漏风。
(3)原防爆门的密封方法:在左右门框中间合缝处,用16#细铁丝将3mm厚的橡胶皮绑扎在门框的反面(即门框上与门板相接触的背面),因橡胶皮是绑在顺风的方向(即负压方向),密封的效果不够理想;在门框与门扇相接触的正面,左右门框沿边一周用16#细铁丝将3mm厚的橡胶皮绑扎在门框上,因铁丝的直径有一定的大小,关闭防爆门时,橡胶皮不能很好地贴合门框与门板,影响接触面的密封性,使防爆门的密封性降低。(4)维护性差:随着使用时间的增加,铁丝容易生锈,橡胶板也会老化、变形,防爆门的密封性也就降低。此时,要想提高防爆门的密封性,就只有更换橡胶皮,但由于门框所采用的角钢较窄,门框浇注时,(防爆门背面的)一部分铁丝已埋入风道墙壁,要想更换已不可能,除非拆除门框,更换好橡胶皮后,重新浇注。
回风斜井防爆门改进措施针对原防爆门密封不良的主要原因,即密封橡胶皮设计安装方法不够完善,门框、门板外型不易加工,密封橡胶皮不易更换等。故在涌山矿通风系统技术改造时,对防爆门进行改造设计,主要措施有:(1)门框的结构由半圆拱型的分体式改成长方形的整体式:材料是11#矿用工字钢,门框的中央焊有一根工字钢,解决了半圆拱型左右两块门框组装时中央接合处有一条合缝的问题;同时,由于每根工字钢的型号相同,相互之间的连接是焊接,加工工艺简单,门框上与门板相接合的面的平面度容易保证见图1。图1新型防爆门示意图(2)门板也由半圆拱型改成长方形,左右各一扇,材料为75758mm的角钢及3mm厚的钢板,相互之间焊接组成门板,纵横方向各设计有加强筋板,使门板能有足够的抵抗压力变形的能力;同样,因结构简单,加工方便,门板表面的平面度容易保证见图1。(3)密封方法:门板与门框之间采用10451660mm、10453255mm(各四条)橡胶条进行密封,用铁压条5301620mm、5303220mm(各四块)和螺栓将橡胶条固定在门板上,左、右门板正面沿外边缘一周均装有密封橡胶条,橡胶条在两端均加工成45,用氯丁橡胶粘接剂(813)粘接,使密封材料分别在左右门板上形成“口”字密封环;当合上防爆门时,矿井负压使门板紧贴在门框上,从而形成密闭,防止漏风的产生。另外,门板转轴与支座之间采用间隙配合,考虑了足够的调整间隙,当密封橡胶条磨损,其高度尺寸变小时,在负压作用下,依然可保证密封橡胶条紧帖门框,使防爆门的密封性不受影响;如果使用时间长或其它原因造成橡胶条变形、损坏,使防爆门的密封性降低而产生漏风,可以很方便地松开螺丝,更换橡胶条,从而恢复防爆门的密封性。
