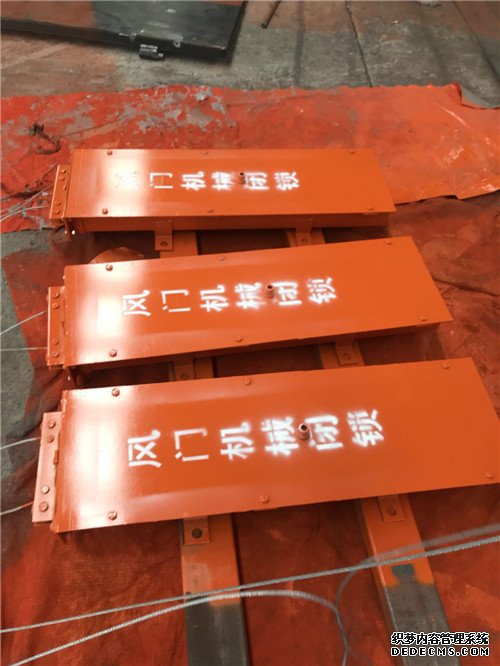

重锤式闭锁装置属于风门机械闭锁
重锤式闭锁装置原理及其优点图1中该装置的主要技术原理是:
当A风门被打开后,拉动安装在A风门门扇上的钢丝绳,带动传动杆A向A风门滑动,并推动挡板A及连杆转动,使传动杆A将挡板A顶起并卡死。此时在连杆带动下挡板B将传动杆B挡死固定,对传动杆B闭锁,从而实现了B风门的闭锁。A风门闭锁原理同B风门一样。

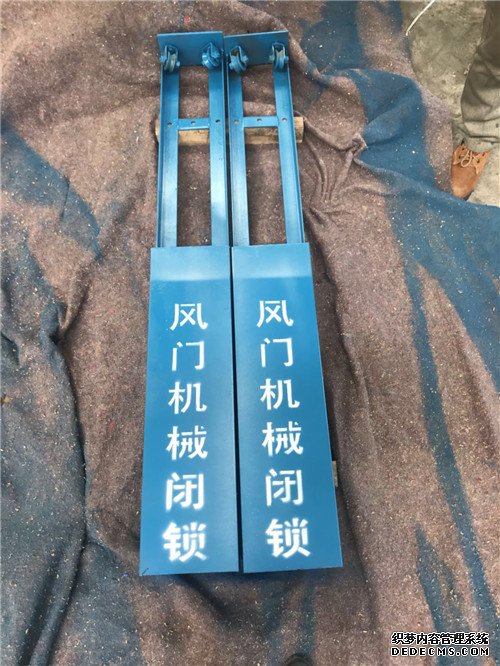

重锤式闭锁装置属于风门机械闭锁
该闭锁装置具有以下优点:(1)纯机械式无须任何动力,结构简单,运作可靠;(2)动作灵活,只4使用效果分析通过在高河煤矿井下W2307进风与回风1#横贯、E1315回风顺槽开口段的试运行,这套机械闭锁结构简单,能以较小的动作实现风门的快速闭锁,从源头上杜绝了两道风门同时打开的情况。从安全效益上算:矿用平衡风门闭锁装置利用平衡风门本身的特性和一个闭锁机构的配合,实现了井下风门双闭锁状态运行,可以弥补风门停电停风后,闭锁失效的情况,保证了通风系统的稳定运行。
从经济效益上算,矿用平衡风门闭锁装置是利用井下废旧的材料进行制作,解决了井下回收材料无法再使用的问题,满足了井下风门闭锁的要求,提高了矿井通风设施的可靠性和矿井通风系统的安全性;降低了生产成本:一套风动闭锁装置报价为***元,电动闭锁装置报价为****元,而利用废旧材料制作的矿用平衡风门闭锁装置制作成本才700元,在条件允许的情况下使用机械闭锁装置可以大大的节省成本
