无压平衡风门自动闭锁装置工作原理
作者： 本站来源： 本站时间：2020-08-17
无压平衡风门自动闭锁装置工作原理
矿用井下无压平衡风门自动闭锁装置,包括设置在 通风巷道两端的A风门、B风门,每个风门由两门扇组成,两门扇通过相互 连接的风门弯臂形成一开关系统,每个风门分别与一钢丝绳连接,每个钢丝 绳另一端通过固定滑轮组、经过相对的风门横梁与悬吊的配重连接,每个钢 丝绳上固定有一随钢丝绳的移动阻挡或离开门扇的开关方向实现风门自动闭 锁的闭锁挡板；本装置安全可靠,当任何一道风门人为开启时,通过连接在门扇上的钢丝绳使另一道风门横梁上的闭锁挡板移动位置阻挡另一道风门的 打开,实现该风道的完全闭锁；当行人通过后,利用配重的重力,通过钢丝 绳使横梁上的闭锁挡板回到原位,解除闭锁,同时使开启的风门自动关闭。

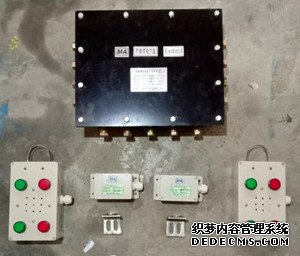

正向风门处于常闭状态，可接zmk-127风门控制系统正常开启关闭；反向风门处于常开状态，可配套zmk-127风门控制系统与瓦斯传感器，当瓦斯突出时，风门自动关闭；也可靠人力开启关闭风门，防突风门安装方便，动作灵活，安全可靠。
正反向风门施工要求：
1巷道成形、支护良好,无片帮、冒顶、裂隙现象;
2避免建在双道、弯道、道岔、斜坡(大于10°经验判断)上；
3一组风门不少于2道,行车风门间距不少于一列车长度,一般不少于12米。
