液压自动风门,液压控制风门的原理特点

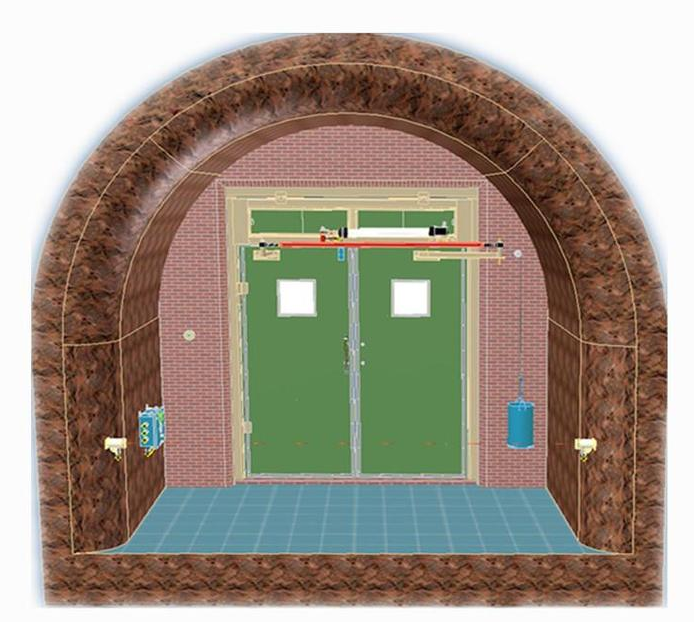

液压自动风门液压站把产生的高压油通过高压油管送入电磁换向阀的进油口，关门时控制信号选择电磁换向阀的A171为进油口，B口为回油口，高压油 通过高压油管进入液压缸，高压油推动活塞推杆伸出，并带动活塞推 杆与左门板的连接件、左门板向右移动，同时连接在左门和右门板上 的牵引钢丝绳 、滑轮等组件协同工作，使风门处于关闭状态，开门时， 控制信号选择电磁换向阀的B口为进油口，A口为回油口，高压油通过 高压油管进入液压缸，推动活塞推杆收回，并带动活塞推杆与左门板 的连接件、左门板向左移动，同时连接在左门和右门板上的牵引钢丝 绳、滑轮等组件协同工作，使风门处于开启状态。
液压自动风门,液压控制风门的原理特点：
自动系统由控制箱、 SIMATIC$7_200 PLC控制主机、检测风门状态的传感器、检测矿车状 态的传感器、24"-~-位五通电磁阀、人行小门指示灯、风门运行状态模拟 显示系统、故障处理系统和强制开关风门控制按钮等，采用SIMATIC一 200PLC，由于其具有结构紧凑、扩展良好、指令强大、可靠性好等特点， 对阻力系数很小，所以风门开闭阻力也很小，大大降低了风压对风门 开闭的影响。
