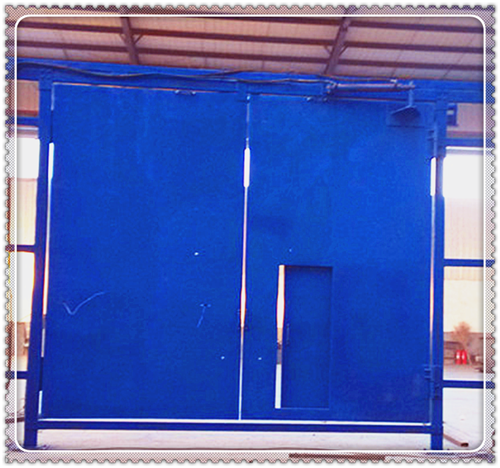

气动无压风门,自动无压风门开启状态

   气动无压风门采用人工操作，井下压缩空气作为动力，通过气缸伸缩来带动风门开关。在每个风门两侧，各安装有操作阀。人员走近风门时，操作阀门，气缸收缩，风门打开。通过风门后，操作另一个阀门，气缸伸出，风门关闭。一组风门中的 2 道风门必须具有闭锁装置，一个风门打开后，另一个风门气缸闭锁，风门不能打开。操作流程如图 1 所示。气动风门控制原理如图2 所示。 2 风门受力测试 2. 1 风门受力状态分析 正常情况下，2 道风门处于关闭状态，作用在风门上力的大小与风门两侧风压差和风门的面积有关。

    风压差越大，风门面积越大，开启风门所需要的力就越大; 反之，风压差越小，风门面积越小，开启风门所需要的力就越小。风门开启后，风门两侧风压相等，继续开启风门只需要很小的力即可。因此，通过测量风门两侧风压差就可知道开启风门所需要的力。 2. 2 测试仪器 测试仪器为 JFY-2 型矿井通风参数检测仪。该仪器是一种能同时测量井下绝对压力、相对压力、风速、温度、湿度的精密手持式便携式仪器。
