自动无压风门实现自动化开启控制

作者: 本站来源: 本站时间:2020-09-30
     自动无压风门实现自动化开启控制
    什么是自动无压风门,自动无压风门有什么好处?下面介绍一下自动无压风门的工作原理和特点.
   自动无压风门能够自动监 测车辆或人员的动机,实现自动开启,从根本上解 决了车辆撞击风门的现象,保证了无压风门的完好 和通风系统的稳定性。同时驱动气缸收缩的速度控 制,能使风门缓慢关闭,延长无压风门的使用寿 命。该自动控制无压风门可广泛的使用于矿井通风 系统的控制。 1.一种自动控制无压风门,包括风门的拉门,其特征在于所述自动无压风 包括红外线探测器、换气阀和驱动气缸,红外线探测器通过电源部与驱动气 缸的换气阀控制开关相连,驱动气缸与风门的拉门相连并控制拉门的启闭。 2.根据权利要求1所述的自动控制无压风门,其特征在于所述红外线探测 器与换气阀控制开关通过电源箱信号收集器相连,电源箱信号收集器还连接设 置有手动开关。 3.根据权利要求1所述的自动控制无压风门,其特征在于所述风门的拉门 侧巷壁上安装有滑道,滑道内设置配合的活动滑块,所述驱动气缸固  定在滑道 旁巷壁上,驱动气缸的活塞与滑块连接,无压风门的拉门与滑块间连接有钢丝 绳。 4.根据权利要求1所述的自动控制无压风门,其特征在于所述驱动气缸的 前后两个进气阀分别与换气阀的进出气孔导通连接,所述换气阀与巷道内的高 压风管连连接.

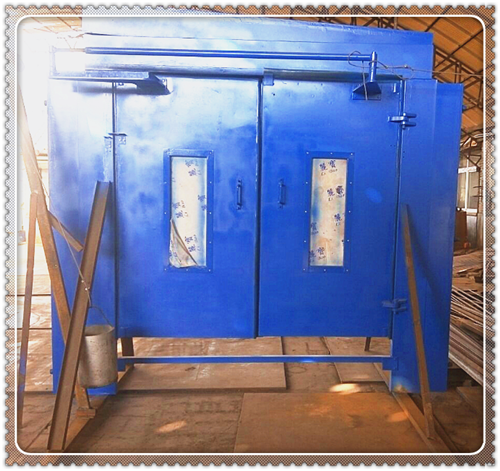

自动无压风门

    无压自动风门的工作原理一般在实际中使用的无压自动风门,都是根据压力平衡的原理而制作的,一般情况下,每组风门分二道,每道风门又分为双扇,一般使其朝着逆反的方向开闭,这样可以很好地解决掉在门扇两侧比较大的风压。另外,还可以发挥连杆以及曲柄的作用来使气缸的动力能够作用在门扇上,这样就可以更好地实现两扇风门同时运动,还可以省时省力。另外,一定要加一个配重锤在风门上,因为这个工具会给风门一个附加的关门预应力,可以更好地保证风门在驱动装置失去动力的时候,风门能够实现自动关闭。

    当行人或车辆由巷道的任一方向进入风门时,红外开关传感器自动检测并为控制设备提供信号,信号输入到PLC编程器进行处理后,矿用本安型电磁阀控制气缸自动打开该道风门,同时另一道风门闭锁;风门上装有本安型位置传感器,检测风门的闭、合状态,确保单轨吊机车的顺畅通行,并防止两道风门同时打开。在开门时有语音声光报警功能,第1道门:“风门打开,请注意安全”,同时第2道风门报警:“前方风门打开,请您稍后”。待行人或车辆通过后,本装置自动关闭风门,保证在行人和车辆通过后风门自动处于关闭状态。风门关好后,报警语音和红灯关闭,绿灯常亮。另外还设置了两个解除闭锁开关,在紧急情况下,当有人按下解除闭锁的磁控开关或主机开关时,主机断电,全系统停止工作,靠人力可以推开风门。这个功能主要是为了特殊情况下两道风门需要同时打开时使用。按下解除闭锁按钮后,要恢复自动控制必须先按下主机按钮关闭主机,然后再按主机按钮重新开机。
