双叶气控无压风门受力分析

作者: 本站来源: 本站时间:2020-10-31
双叶气控无压风门受力分析

     双叶气控无压风门(SD双页无压风门)直动型气缸推动机构箱中的四连杆,连动开启风门。因采用不固定式连接,使得风门的自动开启不会受到手动开启的影响。由于两扇风门已经平衡,关门时靠四连杆扭轴的液压式闭门器来稳定可靠地关闭门扇。

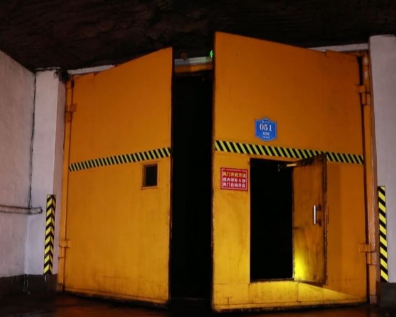

双叶气控无压风门
    双叶气控无压风门大风门上设有小风门,小风门经常有人员通过,无法安装电动连锁装置,一方面存在两道小风门同时打开的可能性,另一方面,机械弹簧装置在井下潮湿环境中使用,易锈蚀、损坏或失灵,影响小风门开启作用,形成风流短路,从而导致矿井通风系统紊乱,给矿井安全生产造成一定的重大隐患。
   通过对双叶气控无压风门平衡机构的受力分析,得出两门板转矩与风压、转动的角度有很密切的关系,当风压大于(39.2Ab/SL)MPa 时,联接门扇和平衡杆的轴承将被拉断,因此要根据煤矿井下的实际风压选择强度合适的轴承及平衡机构,以保证气控无压风门的可靠使用,从而为现场实际应用提供理论依据。,双叶气控无压风门分析了自动气动风门系统装置组成、工作原理、设备布置和动作过程。双叶气控无压风门系统工作可靠能满足矿井通风系统和安全生产要求。

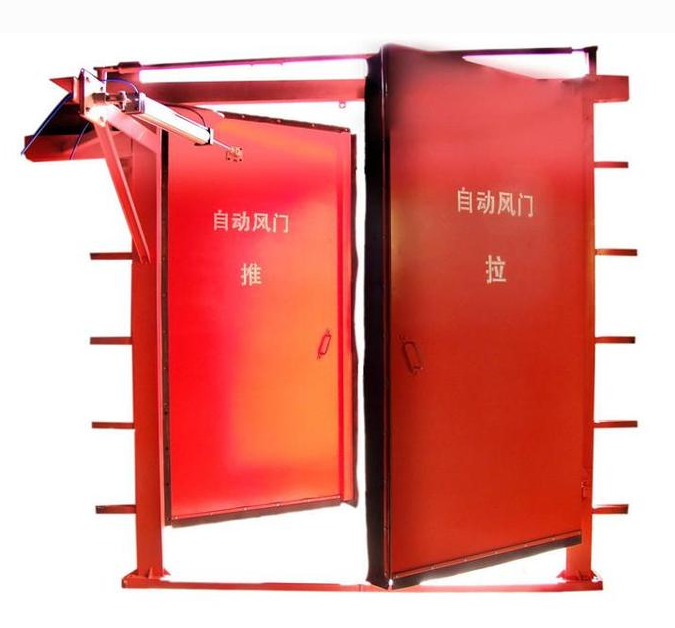

双叶气控无压风门
  双叶气控无压风门(SD双页无压风门)直动型气缸推动机构箱中的四连杆,连动开启风门。因采用不固定式连接,使得风门的自动开启不会受到手动开启的影响。由于两扇风门已经平衡,关门时靠四连杆扭轴的液压式闭门器来稳定可靠地关闭门扇。
   双叶气控无压风门安装说明:
(1)气控开门装置距离风门框不小于350mm。
(2)开门装置绳轮顶部略高于风门小拐臂。
(3)Al处为稳建门框重要避让,墙帮能足够放下大拐臂。
(4)A2整体门框偏向基建一旁5cm,打开时不受影响。

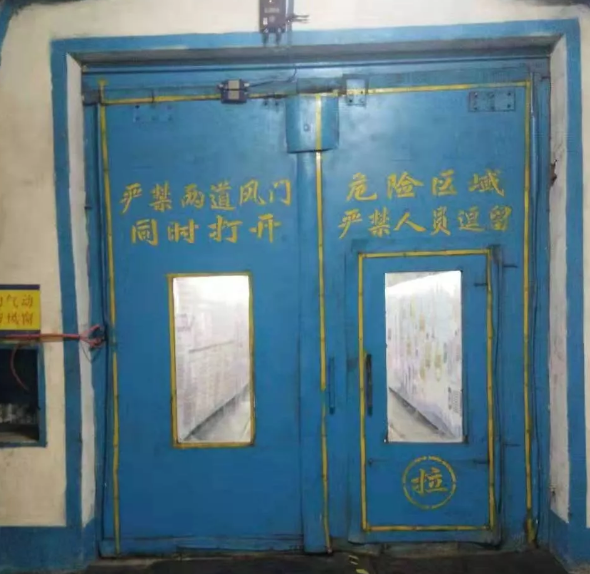

双叶气控无压风门
  双叶气控无压风门1按钮式二位三通换向阀到第12按钮式二位三通换向阀共十二个按钮式二位三通换向阀和第1双气控二位五通换向阀到第2双气控二位五通换向阀共二个双气控二位五通换向阀组成双作用单杆气缸的气动方向控制系统。
双叶气控无压风门控制系统既无需单设动力机构与特别安全防护,受工作环境影响小,又可以在相当距离内实现自动半自动控制、方便操作,动作灵活,两道风门的互锁安全牢靠、无相互干扰。
