电控气动无压风门配备自动装置应用
1,纯电动无压风门,该装置利用电机,电动推杆,减速机带动丝杠,滑块进行门扇的开启与关闭,由于采用了同一丝杠带动两个门扇,并且具有限位传感器。该系统还能保证风门掉电时,通过手柄可以打开风门。经常被用在没有气源气压,冬季温度特别低不适合使用液压控制装置的场所。

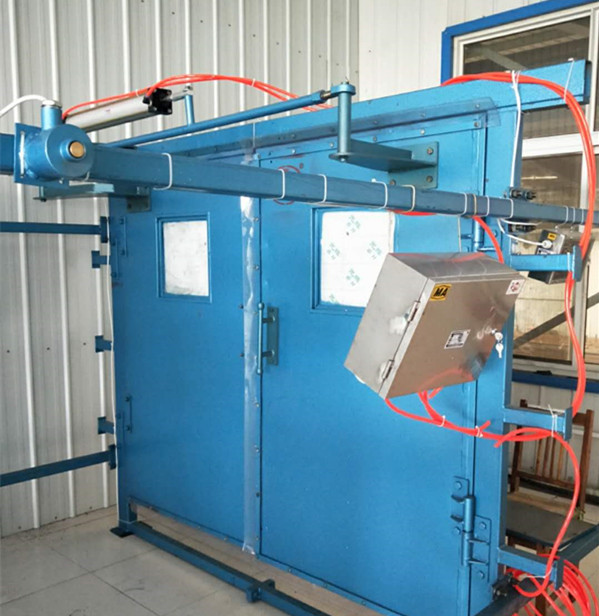

2,电控气动无压风门,该风门利用压缩气体做动力源,采用ZMK-127型自动控制装置系统的PLC控制器控制电磁阀改变气压的流动方向,推动气缸的推杆伸出或收缩,实现矿用双向无压风门的自动开闭,该煤矿自动风门主要用在既有电源又有气源气压的场所。
3,电控液压煤矿风门,该煤矿液压风门利用液压站提供的高压液压油做动力源,通过ZMK-127矿用风门自动控制装置系统控制防爆电磁阀改变液压油的流动方向,推动液压缸做功实现矿用无压风门的自动开闭,该自动控制风门主要用于只有电源电压没有气压气源但冬季温度较暖和的场所。
五.井下无压风门技术参数
1、风门开启形式：异向同步开闭
2手动开启力：200N左右
3、门扇开启角度：>90度
全自动风门控制装置(气动):
1、基本功能:用于煤矿井下风门的自动化控制，当过人或过车时，风门实现自动打开，自动关闭，两门间相互闭锁，同时有声光语音报警功能，提示风门未关等各种实时情况。
2、当过人或过车时A门自动开启，B门关闭；人或车通过A门后，A门自动关闭，B门自动开启，同时伴有声光报*提示。
3、装置使用红外(对射)传感器，探测范围：≥6m
4、声报警：语音报*声级强度：大于等于80｛dB(A)｝
5、光报*：黑暗处光信号可见距离≥20m
6、控制功能：当输入信号为高电平≥5V时，控制箱的输出为低电平（0~5）V，当输入信号为低电平≤1V时，控制箱的输出为高电平（24±0.5）V。
7、联锁功能：两装置之间能实现电气互锁，防止两个风门被同时被打开。
8、按钮控制:设置两个开关按钮，手动控制风门的开闭状态，A按钮控制A门的开闭状态，B按钮控置B门的开闭状态。
二、服务与承诺：
按照客户需求订做、按照客户要求可以上门指导安装。
三、验收
货到后甲乙双方按照相关规定和标准进行验收。
本协议属合同附件，与合同具同等效力，未尽事宜双方协商解决。
