长治气动无压风门施工设计图
气动无压风门，矿用气动风门，煤矿气动无压风门，矿井气动无压风门，气控无压风门，气动平衡风门，气控平衡风门。
该风门是我国矿山井下较为理想的一种气动风门，该风门结构简单、强度高、密封严密、安全可靠、操作简单等突出优点，技术性能处于国内领先水平。
一、用途
该风门主要用于煤矿有煤（岩）或瓦斯（二氧化碳）有突出性危险的巷道中。
三、气动无压风门特点
a)门扇为钢制结构，强度大。
b)密封严密，漏风量小。
c)关闭平稳，安全可靠。
d)双向隔风，不须再设反向风门。
e)操作简便可靠，具有气动和手动两种操作功能。
f)结构简单，易维护。
g)两道风门之间可通过气动元件实现闭锁。
四、气动无压风门适用条件
无严重滴水和溅水的井上下环境；有爆炸性气体和煤尘的矿井；有煤（岩）和瓦斯（二氧化碳）突出性危险的矿井。
五、主要技术参数
风门开启形式：异向同步开闭；
门扇开启角度≥90°
气源压力：0.5~0.6 Mpa

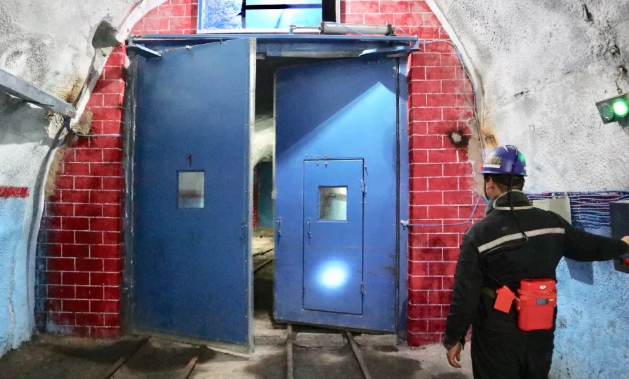

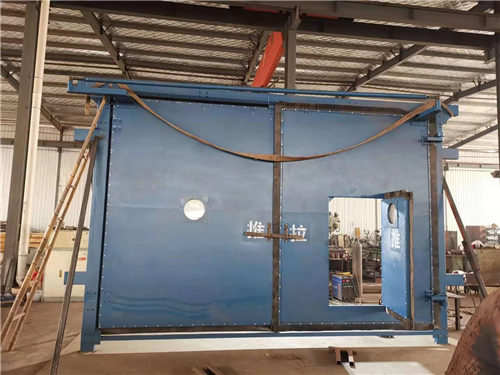

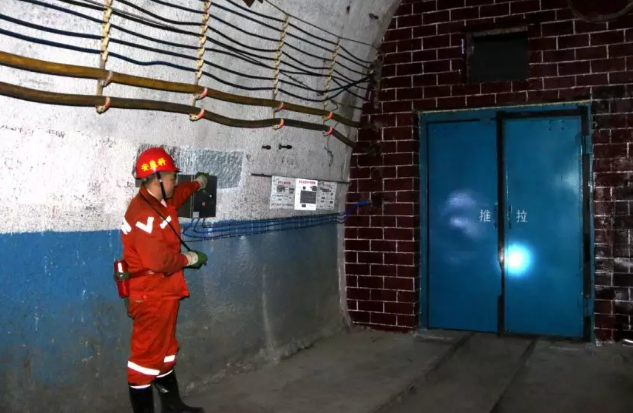

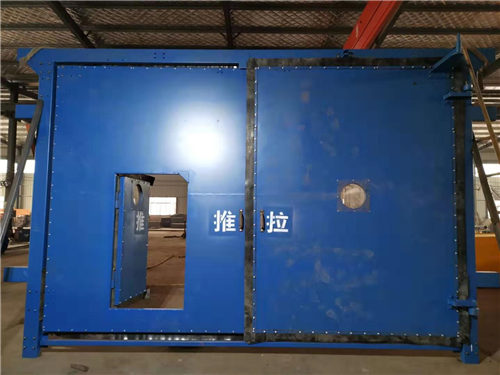

六、门体结构
门体主要有门框、门扇、密封材料等部分组成。门框和门扇均采用钢制焊接结构，密封材料为橡胶制品。
七、安装调试
气动无压风门的安装应按施工图及有关规定进行施工：
1、QFM系列气动无压风门的安装要求
(a)、安装之前需矿方所备物品有：扳手、水平仪、吊线、过木和垫片。矿方需提供气源。
(b)、要求风门铅直平整、不扭曲,关闭严密。
(c)、密封严密，开启灵活。
(d)、各气动元件使用正常，风门启闭灵活。
2、安装步骤
(a)、先在轨道两侧适当位置凿坑。在距轨面150mm处垫铁板5找平(如果两轨面不平，以高轨面为准)。
(b)、在巷道内放置两个横木，再将门扇放上，用M16螺栓将门梁与门框固定在一起。门扇的下部用铁丝或夹板将两扇门固定在一起。
(c)、立起门扇，调整左右距离，并用水平尺调平。门梁必须水平，两扇门必须在同一个垂直面内，门扇关闭严密。
(d)、气动元件及管路的安装要按施工图及有关规定进行。首先将气动元件固定在设计位置，然后按设计接通管路调试好即可。
八、注意事项
a)安装前应全面检查各部件在运输中是否有缺损。
b)风门周围应保持环境清洁、平整。
c)机车行人应遵守有关规定，不要撞击风门，无事不要在风门附近逗留。
d)定期对门体进行防锈、密封处理。
e)对气动管路及气动元件要经常检查，发现管路漏气或元件损坏要及时处理。
九、服务宗旨
a)提供气动无压风门，并热忱为用户现场服务，提供技术指导。
b)定货写明：产品型号、名称、数量、风门净尺寸（宽× 高）m、井下安装地点、环境、风压及其他特殊要求。
