无压平衡调节风门手动控制风量大小
作者： 本站来源： 本站时间：2020-12-21
无压平衡调节风门手动控制风量大小

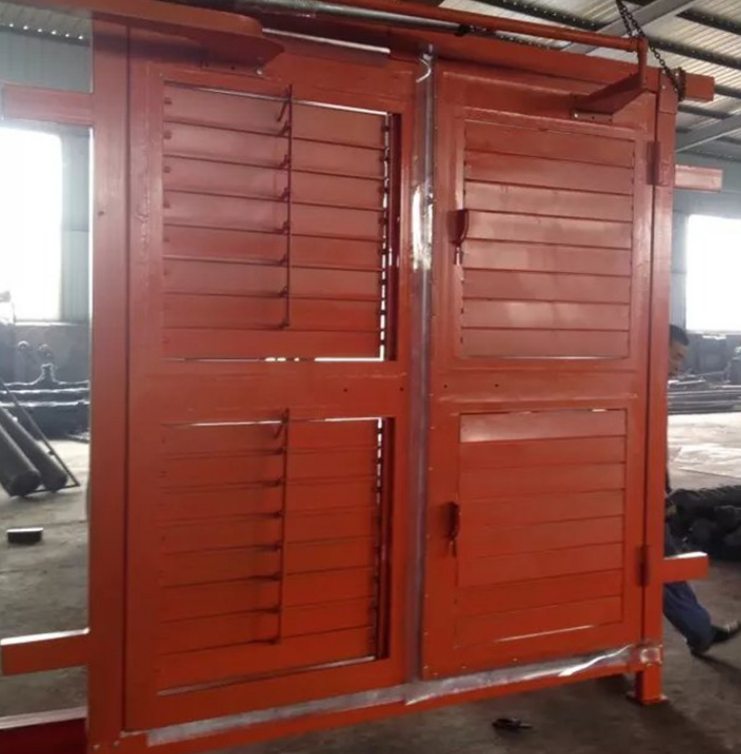

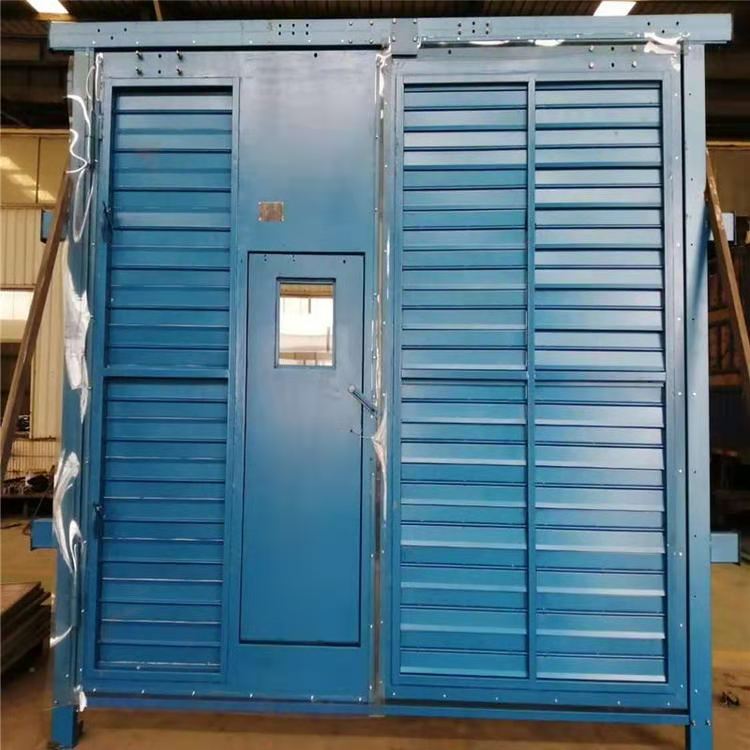

无压平衡调节风门，矿用百叶式调节风门，百叶窗调节风门，手动调节风门。
无压平衡调节风门常会出现如下失效的情况:(1)井下风门前后风压差较大,两扇门板转矩不同,致使连杆两端受力不相等,导致连杆损坏。(2)风门开启机械装置失效,检修人员未及时发现,导致风门不能及时打开。(3)随着风门的使用,构件之间的阻力增大,产生漏风,给通风系统管理带来困难。(4)风门两扇门开启方向相反,由于地应力的影响,导致巷道变形,风门在开启时会发生相互碰撞,造成风门损坏,增加生产成本[3]。(5)在现场进行反风演习、通风系统调整或者在矿井发生一些灾变时,需要在几分钟内完成对各处反风门的检查和调试,这是非常困难的。如果人工进行检修,费时费力,盲目性较大。无压风门结构如图1所示。图1无压风门结构随着煤矿自动化进程的不断推进,风门的远程控制系统的研究不断深入。传统的自动控制系统中现场设备的远程可视化程度较低。随着物联网技术、智能化仪表技术、无线网络技术的发展,为可视化远程控制系统的发展提供了保障基础。
、
无压平衡调节风门手动控制风量大小
无压平衡调节风门也可以带自动控制装置的工作原理2.1无压自动透视风门结构组成(1)KXJ127矿用隔爆兼本安型风门电控装置用控制器1台(2)KXB108-12矿用本质安全型语音声光报警箱2台(3)KGH6红外开关传感器4对(4)CGHC矿用本安型位置传感器4套(5)风门气动控制箱2台(6)气压缸2条(7)无压透视风门(钢制)2道2.2无压自动透视风门工作原理在二套双扇风门的两端分别安装4个红外、传感器,在风门的两端形成检测器,当行人或车辆由巷道的任一方进入时,传感器自动检测并为控制设备提供信号,当A门有人经过时,传感器发生信号,A门动力源通电,打开A风门,风门上装有传感器,检测风门的闭、合状态(此信号可传达地面调度室,以方便地检测风门关闭情况),在A门打开时,语音箱得到触发信号,使声光信号器动作,提示警示语“风门打开,请注意安全”并且触发绿灯闪烁.
无压平衡调节风门手动控制风量大小
矿井有效 风量率94. 28% • 2 改造必要性 为保证通风系统结构合理性，风流应按生产需要 流动。西铭矿小南四集中轨道巷担负着为工作面进 料 、行人等任务。旧式碰撞风门由于各种原因极易N 时打开，造成风流短路，新风直接通过打开的风门进 人冋风巷，造成小南四盘区各用风地点达不到配风计 划 ，形成微风区，很容易瓦斯积聚，对矿井的安全构成 威胁。 未改造前的碰撞式自动风门由木板、推门杠杆、 门耳、缓冲弹簧、推门弓和绞链等组成，其结构见图 1.风门是靠矿车碰撞门板上的门弓和推门杠杆而自 动打开的，采用双扇梯形门扇，倾 斜 角 80° ~ 85°,当 人员与车辆通过后，风门能够借助自重自动关闭，因 矿车对撞杆挤压，风门周围的封闭材料受到挤压变薄 而产生漏风现象，也对风门造成损坏，使T.作点不稳 定 ，风量漏风，没有起到隔断风流的作用.
