回风立井防爆门,矿用防爆盖优化与改进

作者: 本站来源: 本站时间:2021-01-15
回风立井防爆门,矿用防爆盖优化与改进
    回风立井防爆门,防爆盖运用比较广泛,也较为重要,是立风井不可或缺的防爆门系列。在内蒙煤矿,山西煤矿,陕西煤矿,新疆煤矿,宁夏煤矿均有安装。
   回风立井防爆门的型号是MFBL

   防爆门结构及三维模型建立1.1工作原理如图1所示,防爆门承受矿井负压、自身圆顶钢板、防爆盖等的重力以及重锤块的拉力,在三力作用下,自由搁置在基础上。正常工况下,防爆门自由 放置在土建基础上,当井下有瓦斯爆炸产生冲击气流时,防爆门弹起,起到降低气压的作用,保护风机不被冲坏;在需要返风时,搬动返风压板,压紧防爆门即可[1]。1.橡皮2.方头管塞3.返风装置4.外密封圈5.防爆盖6.螺母7.垫圈8.螺栓9.圆顶钢板10.圆顶密封橡胶板11.圆顶角钢12.销轴13.垫圈14.重锤装置图1防爆门

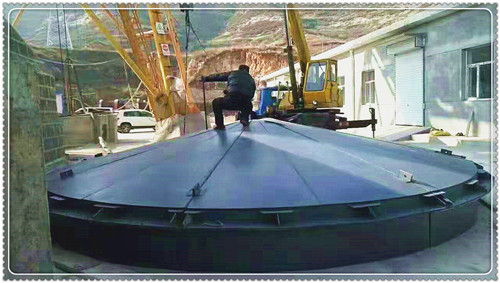

回风立井防爆门

回风立井防爆门,矿用防爆盖优化与改进

   型号及规格为:
  MFBL-3.0/450
  MFBL-4.0/450
  MFBL-5.0/450
  MFBL-6.0/450
  MFBL-7.0/450
  MFBL-8.0/450
  且该回风立井处设有主要通风机,即矿井采用抽出式通风系统进行风流布置,而防爆井盖就是在正常通风时,可以用来隔绝地面空气与井下风流的混合,以防止井下通风系统发生短路现象。
   对防爆盖进行了一些技术优化与改进。原来防爆盖多采用扣帽式结构,易发生变形,改进后防爆门变成了铰链门式开合结构,减少了防爆盖变形的发生。把原来出风井口的圆形水槽改成了方形,并在四周加设了正方形的门框,门框所用的材料为型钢。门框安装好后,在门框上设置了防爆盖,在侧面安装了转轴和铰链,中间进行闭合,左右各一扇。为了对防爆盖进行更好地密封,在门板与门框之间采用了特质的密封件,并呈“口”字形进行密封。当防爆盖关闭时,由于矿井采用抽出式通风,井下处于负压状态,在该压力下,门板与门框是紧密贴合的,很好地实现了防爆盖的密封,避免了液压密封时密封液挥发和油封槽冻裂的问题[2]。
对于防爆盖的配重装置来说,其改进后的结构与原来的结构差异不大,在对防爆盖进行关闭时,该操作是由外动力机械装置完成的,且可以实现对这一操作的远程控制,可以从源头上解决防爆盖变形不易恢复的问题。同时在进行矿井反风时,该装置还可以对防爆盖进行锁紧,这一操作简单易行,可以及时有效地达到目的,此外当井下发生爆炸时,一旦冲击波将防爆盖冲开,在该装置的作用下,可以实现自动复位。

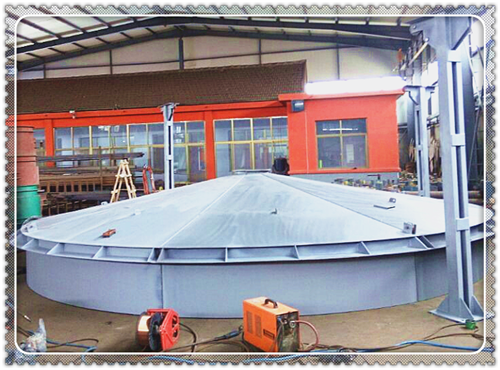

回风立井防爆门

回风立井防爆门,矿用防爆盖优化与改进
   1)对防爆盖进行改进后,由于采用了特质的密封件进行密封,增强了密封的效果,减少了密封液的更换,延长了密封件的使用时间,且密封液不会随着 1-1 防爆门正常 1-2 反风时防爆 1-3 瓦斯爆炸时工作状态 盖工作状态 防爆盖打开状态图 1 防爆盖结构原理图温度的升高而蒸发,油封槽也不会由于温度的降低而冻裂,在确保不漏风的同时,不仅克服了原来密封液的缺陷,还减少了锁紧螺丝的腐蚀和生锈。
2)由于采用了外动力机械装置,实现了防爆盖开启与关闭的自动化控制,简化了操作步骤,降低了工人的劳动强度,并可以及时有效地达到防爆盖启闭的效果。
3)在进行矿井反风时,由于对锁紧操作进行了改进,有效地缩短了防爆盖锁紧的时间,增加了反风操作的可靠性与安全性。
4)由于利用空气动力学原理对防爆盖进行了改进,使防爆盖的开启变得更加容易,不会被卡死。当井下发生爆炸事故时,由于受到冲击波的作用,防爆盖在经过改进后可以轻松地打开,避免了冲击波对防爆盖造成影响,使防爆盖的复位可以及时正确地进行。
5)在防爆盖上增设了缓冲装置,当高温高压的冲击波抵达防爆盖时,该装置可以吸收一部分惯性力,以减少防爆盖的变形,保证其良好的密封性。
6)改进后的防爆盖可以实现远距离操作以及自动化控制,且制造与操作简单,方便作业人员进行维护。
