防水密闭门,矿用密闭门,防爆密闭门工作原理
作者： 本站来源： 本站时间：2021-01-15
防水密闭门,矿用密闭门,防爆密闭门工作原理
防水密闭门，水泵房密闭门,防爆密闭门，矿用密闭门，气动防水密闭门，自动防水密闭门
防水密闭门的型号为MMB
尺寸型号为：
MMB1.4*1.8 B85
MMB1.6*1.8 B85
MMB1.8*2.0 B85

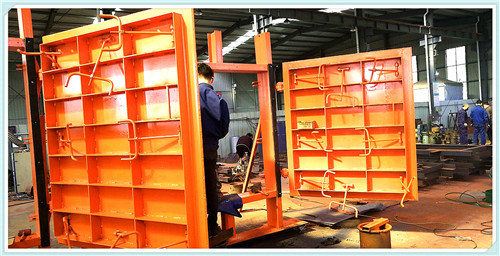

防水密闭门,矿用密闭门,防爆密闭门
防水防火门，包括门体，所述门体的一侧通过合页与门框相连接，所述门体的上端设置有玻璃板，所述玻璃板的下方安装有手轮，所述门框上端的一侧安装有支座，且支座通过连杆与闭门器连接，所述门体的表面安装有不锈钢门板，所述不锈钢门板的内侧表面设置有井字板，所述不锈钢门板的外壁四周均安装有密封胶条，所述不锈钢门板的内部设置有防火板，所述防火板的内部中间设置有基层，所述防火板的内部安装有离心玻璃棉板，所述基层的下方两端安装有实木框，所述防火板的外侧安装有防水层。本实用新型实用新型在密闭的同时具备防水防火的功能，防水性好，防潮隔热，导热系数低，阻燃效果好。

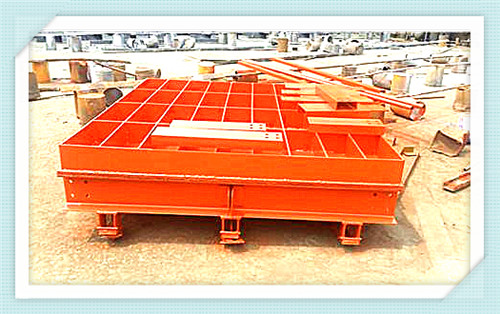

防水密闭门,矿用密闭门,防爆密闭门
控制装置结构、功能特点1.1结构控制装置结构如图1。
图1远程控制装置结构示意图1.2主要功能(1)使用2个防爆电液推杆完成密闭门的停止、关闭、停止(锁紧、解锁)等功能;(2)控制方式:现场手动控制和远程遥控控制2种形式;(3)KXB127矿用隔爆兼本安型声光报警器根据开启和关闭过程发出不同语音提示;(4)KHJ-1矿用本安型接近开关确定“打开”或“关闭”的自动控制过程是否到位;(5)防水密闭门具有防夹功能,密闭门关闭过程中KHH-1矿用本安型红外线开关探测到障碍物后,正在关闭的密闭门自动打开。障碍物通过后,密闭门自动关闭;(6)文本显示器能显示主控器的动作过程和工作状态。通过程序按钮可进行各种参数设定;(7)上位机界面显示密闭门的“开”、“关”、“停”等工作状态,点击鼠标可下发运行指令。

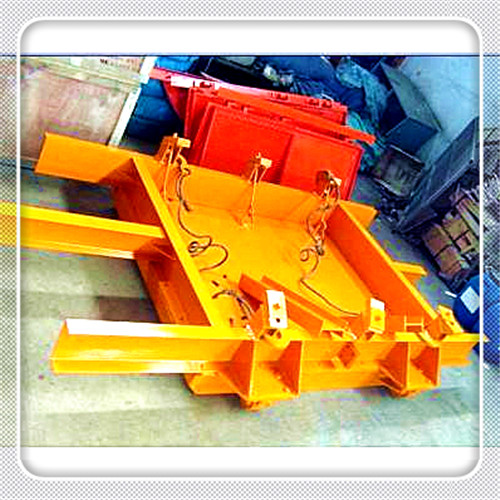

防水密闭门,矿用密闭门,防爆密闭门
工作原理3.1手动控制原理(1)关门控制当人工按下关闭按钮时,开关量信号输入到PLC模块输入端口A1,经过程序控制,模块输出端口B1接点闭合,中间继电器吸合,常开接点闭合,关闭密闭门控制执行接触器动作,防爆电液推杆A得电,按设定时间,液压缸输出推力,门开始关闭。同时控制语音声光箱发出:“密闭门正在关闭,请注意安全”。到达程序预设时间,模块输出端口B1接点打开,防爆电液推杆A失电,停止运行。
