无压平衡铁质风门带风门闭锁控制系统
无压平衡铁质风门带风门闭锁控制系统，风门闭锁控制系统，操作简单省力，实现了通行人员的体能零消耗。由于采用了压风做动力，煤矿井下动力来源方便，而且闭锁效果非常好，杜绝了两道风门同时打开现象，保证了通风系统稳定可靠，杜绝了风门挤人事故发生，确保了行人安全。该系统充分结合煤矿现场实际，投入少，容易制作，安装快捷，操作简单，其实用性很高。

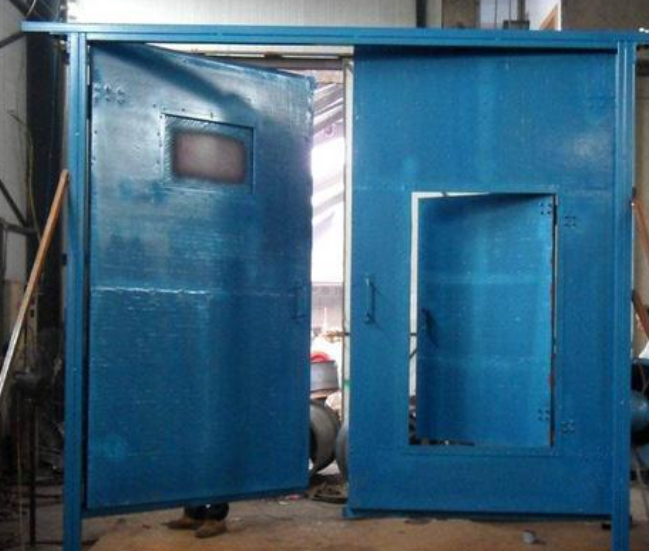

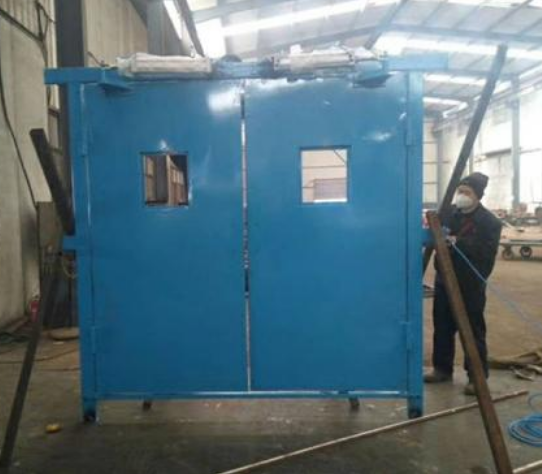

无压平衡铁质风门风门门体、调节窗、门梁、门框、门槛为钢制组合式框架结构，在门梁、门框两侧墙体施工中构成槽型，并在墙体中预留 10cm 左右的允许空间，使风门门框不受墙体变形影响，风门下部使用工字钢门槛，在矿压底鼓时，风门整体结构往上部位移，框体不形变，密封不受影响，更好的保护了风门设施的安全性。使用平衡对开式风门，减小了负压造成的难以开启风门现象，以及瞬间关闭造成的风门损坏。
通过简单的结构原理，在墙体和风门设置的镶嵌套式结构中预留了空间来缓解因地质条件的变化来压造成的风门墙体损坏，减少了风门设施的维修和更换，减少因风门损坏带来的维护经费，从而确保通风系统的稳定可靠，保障矿井生产安全。
无压平衡铁质风门包括门体，门体是由门板 1 及其顶部横向设置的顶门框 2 与两侧竖直设置的侧门框 3 拼接而成的结构，其特征在于：沿门框 2、侧门框 3 长度方向外套有保护套壳 4。顶部保护套壳 4 横向并排设置有一个或多个安装孔，两侧的保护套壳 4 纵向设置一个或多个安装孔，顶门框 2、侧门框 3 于
（1）风门尺寸越大，风门重量越重。在安装风门时，减少人工搬运；安装风门扇时，一次起吊到位，严禁出现多次起吊，保证风门安装的安全性。
（2）控制风门供风质量。风门供风气源出自矿井供风系统，要在风门气源进口处设气水分离器，能够有效地阻止矿井供风系统中的残渣水珠进入到风门的控制系统中，出现堵塞管路的现象。
符建宏：矿井瓦斯抽放参数对影响半径的数值模拟
（3）风门控制系统保养维护。通常情况下，风门使用过程中受各部件摩擦因素影 （下转 34 页）时，随着预抽时间的增加，煤体内压力减小的区域逐渐往煤体深部转移，而钻孔的有效抽放半径同样增加。
（4）在现场应用中，无压平衡铁质风门具有十分显著的优点，相对传统风门抗压、防灾能力增强；避免人工开启风门造成的风险；采用气动机械式开启，
保护套壳 4 的安装孔对应处设置连接孔 5 并通过螺栓 6 固定保护套壳 4，顶部保护套壳 4 的安装孔为竖向长孔 43，两侧的保护套壳 4 的安装孔为横向长孔 44，顶门框 2 的连接孔 5 为水平设置的横向长孔，侧门框 3 的连接孔为竖直设置的纵向的长孔。
