自动无压风门,风门控制用电控装置特点
自动无压风门是煤矿井下较为常用的自动化风门系统设备，它起到了风门自动开启，实现非人工操作的方式。一般有光控和红外感应的触动方式。
当车辆或人行至风门前时，用灯光照射传感器的光敏二极管，信号传递到电控箱内PLC的X0、X1、X2、X3,在PLC的控制下，液压泵站工作，液压缸导杆缩入，风门自动打开，一定时间后（PLC程序设定），液压泵站工作，液压缸导杆伸出，自动关闭；当有一风门打开时，另一风门用灯光照射传感器的光敏二极管，信号传递到电控箱内PLC的X0、X1、X2、X3,在PLC的控制下，风门也不打开（既闭锁）。
（1）风门的开启或关闭速度平稳，安全可靠，有效防止风门破坏和伤人事故的发生，提高安全效益。
（2）车辆及人员通过时，风门靠气动打开，无需人力开启，方便实用。
（3）两道风门之间通过信号指示灯提示风门开关情况，完全避免两道门同时都打开的情况，安全可靠。
（4）采用压缩空气为动力，无需任何电接入，手动操作控制阀，有效减轻职工的劳动强度，增强安全可靠性。

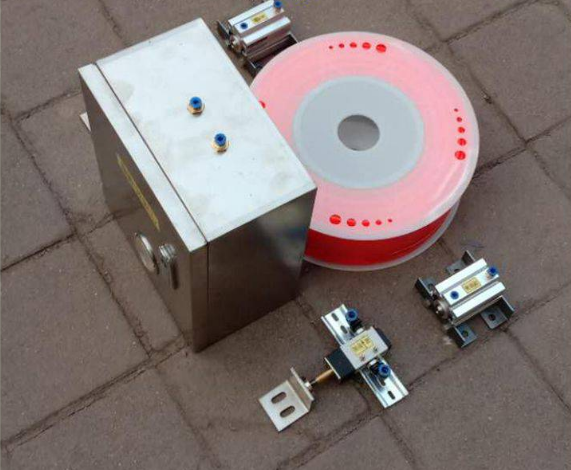

风门控制用电控装置的组成与结构:

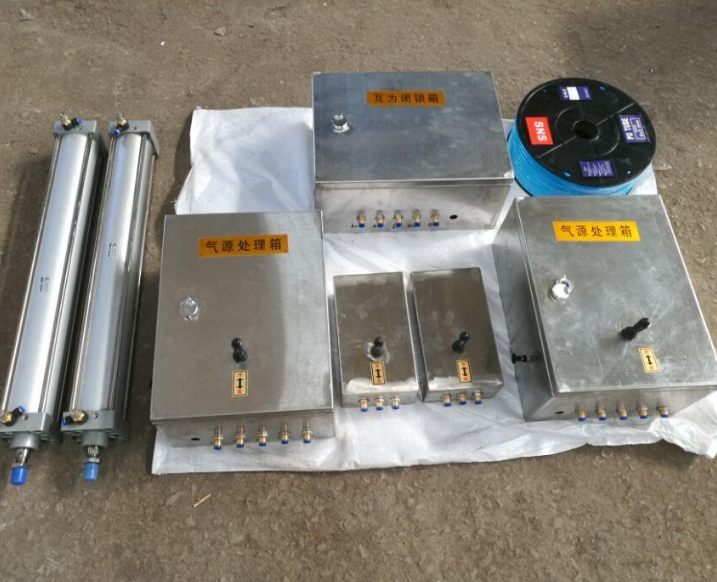

ZMK风门；KXJ-380V（660）D矿用隔爆兼本质安全型电控箱（以下简称电控箱）；CGH-12风门开闭状态传感器（以下简称传感器）；SGH—12声光语言报警箱（以下简称报警箱）；KFB—127矿用隔爆型气动控制电磁阀（以下简称电磁阀）；YZB—380V（660）/2.2矿用隔爆型液压泵站(以下简称液压泵站)。五部分组成,其中，电控箱、传感器、报警箱、防爆线圈（气动电磁阀用）和防爆电动机（液压泵站用）应具有矿用产品安全标志。
（2）风门开启采取压缩空气为动力，通过气缸的伸缩，实现了风门的整体自动控制，无需人力开启，加上风门之间通过信号指示灯提示风门开关情况，实现了每组风门的开关提示，有效地防止了矿井风流短路的发生，之外还给井下职工开启风门带来了安全保障，避免了过去老式风门开启伤人事故的发生，给矿井生产带来了良好的安全效益。
当有外来信号输入电控箱中的PLC的X4端子时，液压泵站工作，液压缸导杆缩入，风门也自动打开，一定时间后（PLC程序设定），液压泵站工作，液压缸导杆伸出，自动关闭；当有一风门打开时，另一风门用灯光照射传感器的光敏二极管，信号传递到电控箱内PLC的X0、X1、X2、X3,在PLC的控制下，风门也不打开（既闭锁）
风门控制用电控装置光控功能:
当光亮照射到传感器时，传感器将信号传递给电控箱，电控箱控制液压缸（或气缸）导杆缩入，从而使风门打开；一定时间（PLC程序设定），电控箱控制液压缸（或气缸）导杆伸出，从而使风门关闭。
互锁功能:
当某一风门正在打开或打开未关闭时，光亮照射到另一风门传感器时，另一风门将不能打开。只有在该风门关闭好时，光亮照射到另一风门传感器时，另一风门才会被打开。
声光语言报警功能当风门打开时，在电控箱的控制下，声光语言报警箱内的灯光显示功能；同时，声光语言报警箱内的喇叭发出“风门已打开，请注意安全”等语言提示功能。
输入信号控制功能:
当其它外来信号传递给电控箱，电控箱能控制液压缸（或气缸）导杆缩入，从而使风门打开；一定时间（PLC程序设定），电控箱控制液压缸（或气缸）导杆伸出，从而使风门关闭。
