矿用无压风门组成,矿用无压风门配件
作者： 本站来源： 本站时间：2021-03-25
矿用无压风门组成,矿用无压风门配件

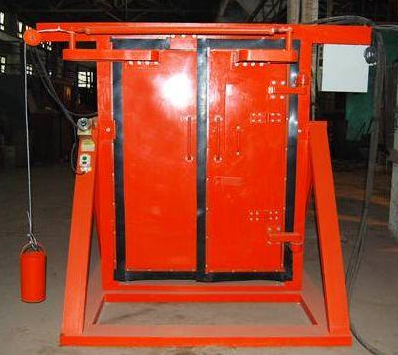

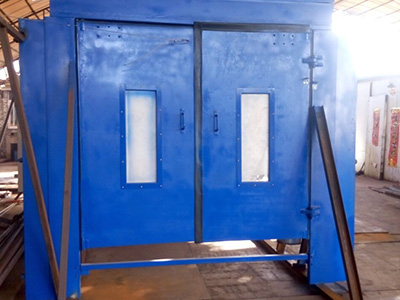

无压风门是由门框、门扇、连杆平衡机构和重锤等部分组成。
两扇风门分别向两个方向开启，通过连杆和支撑臂实现联动，改变连杆长度可重以调整风门的严密度。如结构图所示，两扇门A、B通过支撑臂及连杆c连成一个整体。当A向前运动时，另一扇门B在连杆的带动下向后运动，这样打开风门的阻力F只有启动风门的气动力和重锤图1无压风门结构图 的重力，因为风压差作用在风门AE的力等于作用在风门B上的力，而两力通过连杆相互抵消，故称为无压风门。
在两道风门之间安装FMBS-B型风门机械联锁装置，一道风门打开时另一道风门怎么使劲都不能打开，从而实现两道风门的联锁，确保矿井生产的安全性。
煤矿风门机械闭锁装置又称为矿用风门闭锁器、无压风门气动闭锁器系统、风门闭锁器、风门气压气控闭锁装置、电磁闭锁器、风门电液闭锁装置等。
无压风门力平衡原理
无压风门采用压力平衡原理，通过四连杆机构及固定在门框上的限位装置实现两扇风门异向同步开闭，风门关闭后使两扇风门边的挡风皮子严密接触，具有良好的防漏风效果。由于作用在风门上的矿井负压通过连杆机构转化为一种内力并得到平衡，风门开关力的大小取决于重锤的重量（重锤重量一般在10kg一25kg之间）从而保证了风门打开时省力、方便灵活。如图2所示，由于两扇风门的面积大小近似相等，则作用在两扇风门上的矿井负压也大小相等，即0、F2，调整连杆机构是两扇风门紧密接触，风门处于关闭状态，则作用于单扇上正反力矩相等。
风门开启力方面，无压风门由于每组风门由两扇小风门组成，在开闭其中一扇风门时无论开闭方向如何，另一扇风门异向开闭，此时释放了压力，极易开闭，力与风压大小及方向无关寺而老式风门门扇笨
重，在巷道负压较大的情况下很难开启，需要4、5人同时方可开启。
每套无压风门有两组风门组成，双向隔风，无须再设反向风老式风门由于受巷道负压的影响，必须安设反风门，以便在风流倒向时使用，每组有正反两扇风门既由两组四扇风门组成。
无压风门双面密封，漏风量小《老式风门有时为了减少开启压力，会在风门上方安设小风门，这样增加了风门的漏风量。
无压风门系统简单，坚固耐用，不会在开启过程中而损坏风
每个风门由两门扇组成，两门扇通过 相互连接的风门弯臂形成一开关系统，每个风门分 别与一钢丝绳连接，每个钢丝绳另一端通过固定滑 轮组、经过相对的风门横梁与悬吊的配重连接，每 个钢丝绳上固定有一随钢丝绳的移动阻挡或离开门 扇的开关方向实现风门自动闭锁的闭锁挡板;本装 置安全可靠，当任何一道风门人为开启时，通过连 接在门扇上的钢丝绳使另一道风门横梁上的闭锁挡 板移动位置阻挡另一道风门的打开，实现该风道的 完全闭锁;当行人通过后，利用配重的重力，通过 钢丝绳使横梁上的闭锁挡板回到原位，解除闭锁， 同时使开启的风门自动关闭。 200720092461.1权利要求书第1/顶 1、一种矿用井下无压平衡风门自动闭锁装置，它包括设置在通风巷道两 端的A风门、B风门，每个风门由两门扇(1)组成，两门扇通过相互连接的 风门弯臂(7)形成一开关系统，其特征在于:每个风门分别与一钢丝绳(6) 连接，每个钢丝绳另一端通过固定滑轮组(5)、经过相对的风门横梁(2)与 悬吊的配重(4)连接，每个钢丝绳上固定有一随钢丝绳的移动阻挡或离开门 扇的开关方向实现风门自动闭锁的闭锁挡板(3)
煤矿井下矿用风门机械闭锁,这种闭锁不需要电也不需要气,只要钢丝绳,通过钢丝绳实现重锤的锁闭,从而实现风门的互锁,因此什么矿井都可以使用。其次是风门气动闭锁,该闭锁没有气缸,也没有主机,不需要电,只需要矿井上有气就可以了,也是成本低廉的一款,只是实现风门互锁。
