自动无压风门原理,自动无压风门特点

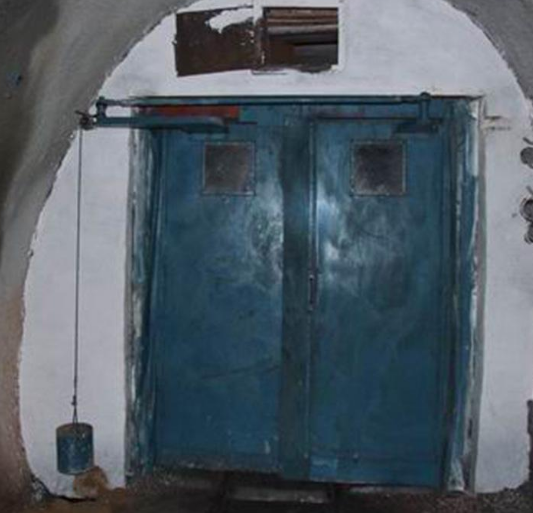

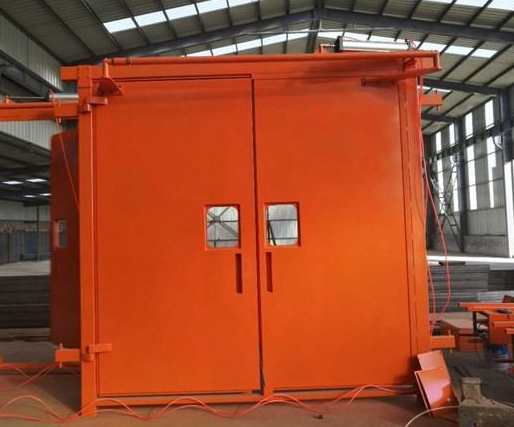

煤矿自动无压风门门体主要由门框、门扇、平衡机构、配置等组成
主要特点
1、钢制（不锈钢制）结构，结构合理，坚固耐用
2、双向隔风，漏风量小，无需再设反风门
3、本产品可手动开启，也可增配自动风门控制系统，实现风门开闭的自动化，从而提高安全保障和工作效率
4、增配一套本公司的风门闭锁装置，可实现两道风门之间的相互闭锁
5、风门开启形式：异向同步开闭
6、手动开启力：200n左右；风门开启力小，与风压及风向无关
7、门扇开启角度：≥90度
使用条件
1、无严重滴水和溅水的环境；
地面监控自动风门、矿用自动控制风门，远程自动控制风门，井下自动监控风门，红外远程控制风门等煤矿救灾自动风门监控系统正是应用西门子S7型PLC对该系统进行自动控制，实现矿井井下气体浓度监控，自动开关风门等功能，并能一上位机通讯，实现远程控制，提高了矿井信息化通讯能力、煤矿灾变反应速度及煤矿火灾救援水平。目前我司远程自动风门监控管理系统以液压泵站或压气作为动力源，利用矿井环境监测系统传输控制命令，通过电控箱电磁阀控制油缸或气缸动作实现对井下风门的远程控制。
风门自动控制系统
利用各种传感器、操作按钮检测人、车到来时自动打开风门，声光提示开门，闭锁另一道风门。控制系统带有防夹人、防夹车功能。风门自动控制系统将各传感器状态、风门的运行状态、报警信息等都传输到地面管理中心。通过管理中心对风门实施集中管理、远程控制。
巷道视频监控系统
在风门处设置微型视频监控系统，实现实时图像监控。当发生重要事件时进行图像抓拍、记录。便于及时查看风门动作、排查故障、快速检修，防止因风门故障引起的运输中断。
远程通信系统
现场传感器信息通过通信网络传输到管理中心，通过管理软件能实时显示巷道风门的运行状态、环境状态、故障、并根据客户选择的配置打开相应的视频监控进行查看。
操作软件具有紧急远程控制功能，当出现特殊事件的时候可远程操控风门的开启与关闭。
远程风门，远程风门监控系统，远程风门系统，井下风门远程监控系统，远程监控风门，自动风门，自动平衡风门
全自动对开式风门、气控自动风门采用电控装置系统，本装置采用PLC自动控制系统，采用红外线传感器作为监测器，并具有语音提示。保障行人与车辆安全通过。
控制功能：控制器接收到传感器发出的信号，主机识别后，控制机构动作。打开风门后通过延时，自动执行机构动作关闭风门。
全自动无压风门安装方法：
根据用户要求配套风门自动控制装置，该装置参照公司提供的矿用自动控制装置说明中的要求和步骤进行安装。并进行如
下整机调试事项：
a) 将自动控制装置固定在专用支架上，传感器探头分别装在门
两侧某一位置，注意两探头的间距、方位及水平垂直度，尽
量减少盲区，扩大受探区域。
b) 主机应放在两风门中间位置，分别向两方接线；控制器的内
外壳必须接地。
c) 控制装置安装后，线路分别与传感器、电源线连接。
