矿用无压风门特点,手动无压风门原理
山西矿用无压风门，陕西矿用无压风门，新疆矿用无压风门，内蒙矿用无压风门。

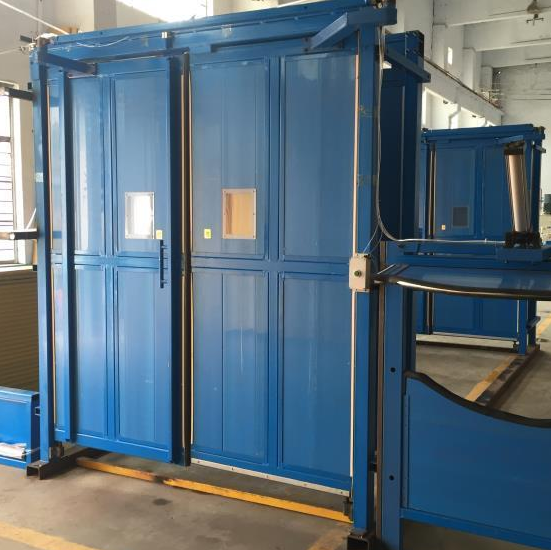

矿用无压风门主要由门框 、门扇 、分离式合页、密封胶条、密封条压板、连杆平衡机构 (支撑大小臂 、可调拉杆)以及导 向滑轮 、钢丝绳 、风 门联 控 配 重 等部 分 组 成门框 选 用 1 槽 钢 和 L45"5角 钢制 作 ．门框 立柱与横梁 之间用 3条 螺 栓 连接 ：门扇边框及中间衬筋均用 50*5角钢对焊成方钢 。两表面断焊 B3mm的钢板 ：合页的转轴部分焊 接在 门框上
矿用无压风门产品特点：
1、钢制构造，结构简单，坚固耐用。
2、双向隔风，漏风量小，无需再设反向风门。
3、风门开启力小，开启力与风压大小及风向无关。
4、压力平衡式风门，既能手动操作，也可动力操作，再加一套控制系统，就可以实现风门自动开启。
5、防火性能好，能有效阻止皮带运输巷可能发生的火灾，防止有害气体进入巷道。
6、关闭平稳，安全可靠。
7、两道风门之间可以起到相互闭锁。

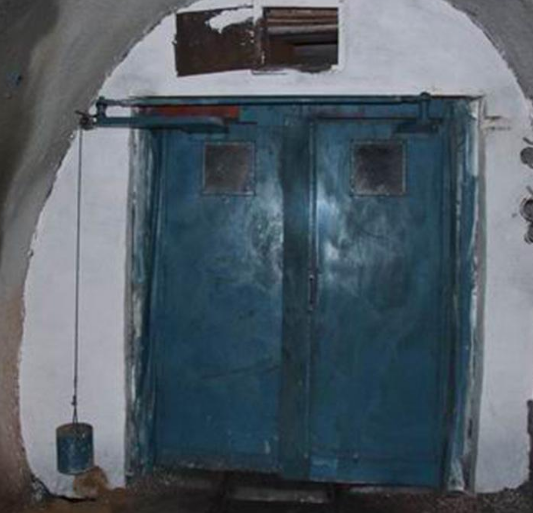

矿用无压风门的工作原理1.1无压风门结构组成无压风门门体主要由门框、门扇、平衡机构和配重砣等部件组成。门框采用钢制焊接,门扇采用钢制材料与联杆连接,调节配重砣,风门可实现平稳自动关闭。无压风门结构及工作情况见图1。
无压风门工作原理无压风门采用力平衡原理,2道双扇风门,每道风门为双扇钢制门框,异向同步开闭,运用联杆平衡机构,把作用在风门上的压力通过联杆平衡机构转化为一种内力,并得到平衡,保证了风门打开时省力、方便和灵活。同时,通过配重砣产生的牵引力实现风门自动关闭。当风流反向时(反风演习),只要门扇上存在风压,其风门开闭原理与风流正向时相同,确保图1结构示意图了风流反向时风门不被吹开,兼顾了反向风门的作用。1.3无压风门主要特点(1)开启力小(约150N),开启力与巷道内风压的大小和方向无关。(2)正反双向控制风流,不必另设反向风门。(3)在配重砣的作用下,开启的风门能自动关闭。(4)双向密闭、漏风量小。(5)风门关闭时平稳,行人行车安全可靠。(6)钢制无压风门防腐、防潮、阻燃、强度大、不易变形。(7)两道风门之间可实现闭锁,防止风门同时打开造成风流短路。
