自动风门控制装置匹配矿用风门
随着煤矿现代化进程的，煤矿风门及控制装置也得到了不断的升级改造。一般来说风门控制装置除了机械化的，就是气动控制装置的，还有就是自动控制装置的。下面就介绍一下 自动化控制装置

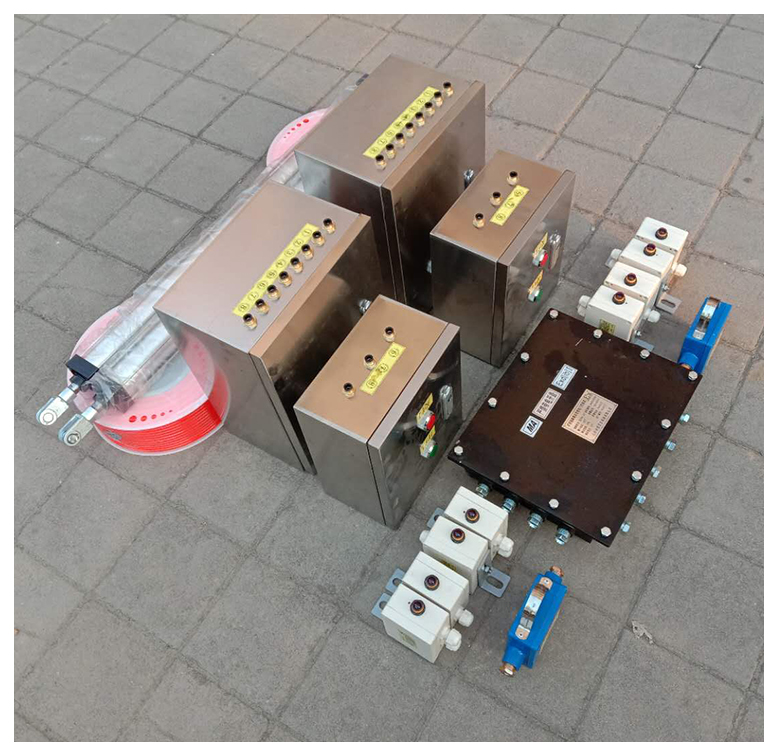

矿用自动风门一般匹配ZMK-127风门自动控制装置来实现开启风门。
1、在ZMK-127风门自动控制装置的PLC程序里设计有超过规定的时间后红外感应器失效，然后用手动电控按钮把门扇打开或关闭。

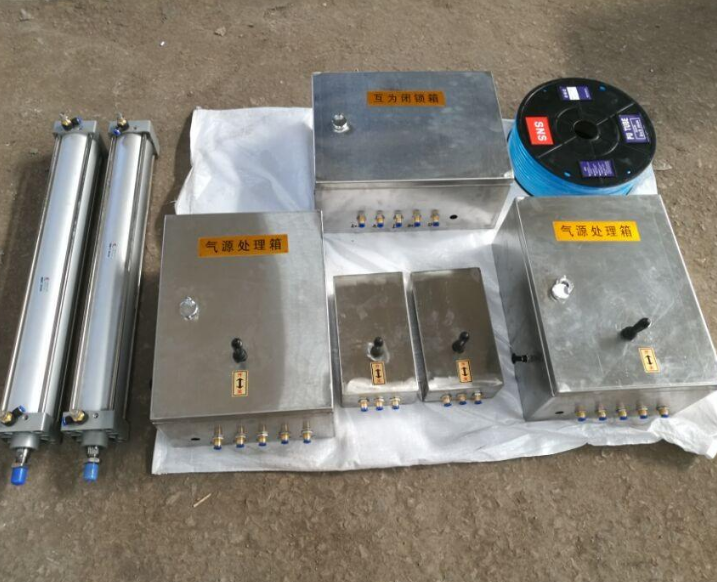

2、使用矿用自动感应风门时，在电控箱里使用电磁阀与气控阀相结合的方式，即也可以使用电控气动无压风门的方式，当电控装置系统出现故障后，可以直接转换到纯气动无压风门的方式，不影响矿车和行人的通行。
矿用自动风门的自动控制装置特点：
1、矿用自动无压风门双面密封，漏风量小。
2、矿用自动无压风门系统简单，坚固耐用，不会在开启过程中而损坏风门。
3、煤矿自动无压风门使用的压力平衡原理关闭平稳，安全可靠。
4、每组矿用无压风门有两扇门打开时断面积,打开的面积大，容易行人、通车过料，不容易碰撞风门，安全性能较高。
5、煤矿自动无压风门保证了风门打开时省力、方便灵活。由于压力平衡式风门为异向开闭，因此无论风流方向如何，两扇门均同时受到风流的推力和风流的压力，而且大小相等。
6、两道矿用自动无压风门之间具有软件、硬件双重闭锁，杜绝了同时开启两道风门的可能，确保生产安全。
矿用自动平衡风门在工作中两道风门两端的巷道壁上辨别装置红外线传感器，在风门的两端构成检测线行人或车辆由巷道的任何方向进入时，传感器自动检测并控制设备提供信号，当一道门有人经过时，传感器收回信号，该门动力源通电，风翻开，风门上装有传感器，检测风门的闭、合形态（此信号可传达空中调度室，以方地检测风门封闭状况）。在该门翻开时，声光报*安装失掉触发信号，收回提示警语“风门翻开，请留意.
1、本装置用PLC自动控制系统，采用红外传感器作为监视器，并兼有语言报警，保证行人和车辆顺利、安全通过。
2、控制功能：控制器接收到红外传感器接收器发来的信号，识别后，控制执行机构（气缸、油缸）动作，打开风门；延时7秒后（经PLC可调），自动控制执行机构动作，关闭风门。
3、闭锁功能：当互为连锁的两道风门其中任意一道打开时，控制器控制执行机构闭锁另一道风门，使之不能开启；当打开风门关闭后，控制器自动解锁。
4、手动解锁功能：当出现故障时按下复位按钮，整个控制系统停止工作，此时风门可以手动推开。当故障排除后按下置位按钮，控制系统恢复正常工作。
