无压风门的结构及开启风门拉力试验

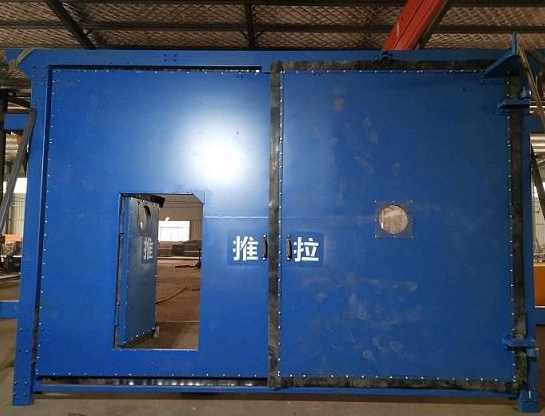

无压风门的组成

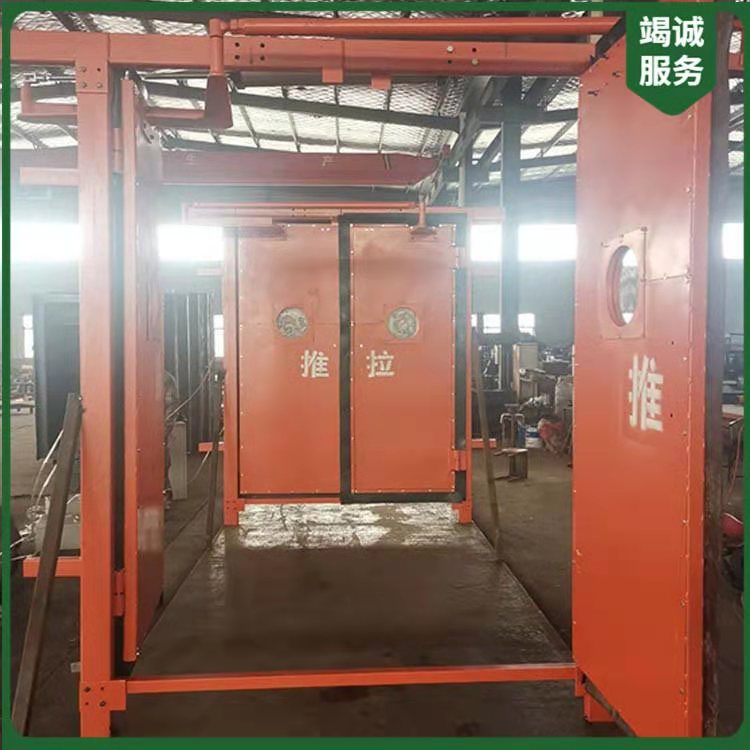

无压风门的组成 :风门全部采用铁板和 U 型槽钢、铁杆制成。由门扇、门框、联动连杆装置和附件组成。具体见图 1 。两扇门向两个方向开启 ,通过连杆和支撑臂实现联动。改变连杆的长度可以调整风门的严合度。 2. 2 无压风门的工作原理
无压风门结构示意图
无压风门的工作原理 ,是利用向两个方向运动的门扇来抵消无论哪个方向为风压方向的压力 ,并通过两扇门上的支撑臂和连杆的作用 ,实现两扇风门的同时联动。
3 无压风门安装与应用
3. 1 人力开启风门拉力计算为了对无压风门使用积累经验 ,首先选择在风压最大、运输量频繁的 1040 北四道风门处进行了试验。风门两端的风压差达到 1 000Pa 左右 ,风门扇的面积为 1. 8 ×1. 9 = 3. 42m2 ,人力打开风门最小的力量为 1 710N 。再加上现场有淋水或是潮湿环境 ,一个人的力量要打开风门是非常困难的。
3. 2 井下安装试验
在施工中分两道为一组 ,对四道风门进行了不同安装方向进行施工 ,支撑臂对迎风侧为一组 ,支撑臂对背风侧为一组。在安装中要注意使用水平尺对风门上梁进行水平测定 ,用重锤对风门框校验垂度 ,注意两个支撑臂不要安错位置 , 风门下坎用水泥抹出平面。施工结束后 ,又对风门进行了油漆防锈处理。
3. 3 开启风门拉力试验
由于两扇风门向不同方向开启的特点 ,两扇相同面积的风门向不同方向开启 ,抵消了来自风压作用在风门上的力 ,开启风门的阻力主要为风门门轴、连杆轴的摩擦阻力、门扇底皮帘与地面的摩擦阻力 ,用很小的力就可以开启风门。由于连杆的作用 ,风门关闭后自动形成相对固定的支点 ,风门不会发生关不严的问题 ,可以确保风门处于关严状态。
3. 4 漏风测定
在安设结束后对该地点的漏风进行了测定 , 在风压没有发生变化的情况下 , 漏风量为 1. 67m3 / s ,原风门的漏风量为 3. 21 m3/ s ,说明无压风门整体装置制作效果较好 ,能满足井下生产使用。
