矿用风筒转换器,煤矿风机分风器结构特点
作者： 本站来源： 本站时间：2019-12-31
矿用风筒转换器,煤矿风机分风器结构特点
风机自动分风器,铁风筒三通分流器-和利隆适用于FBD轴流通风机双机并联，主备风机联 合结构 分风器上的两风道口分别与主、备矿用局部通风机口 对接，当主、备通风机供风机变更后，分风器自动完成气流通道的转换。分风器内风门密闭性能良好，漏 风率为零，阻力系数≤2.5%，对风机性能参数影响微 小。

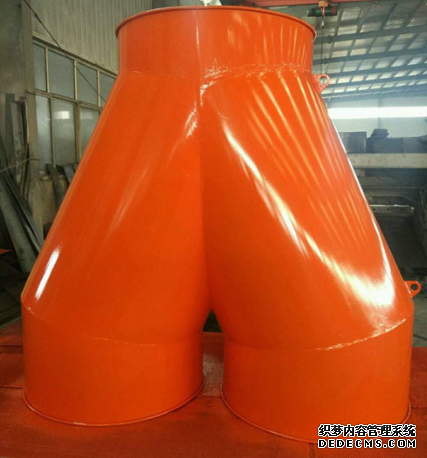

矿用风筒转换器实拍图：
矿用风筒转换器,煤矿风机分风器结构特点
1、两风道口分别与主、备用矿用局部通风口机对接，当主、备通风机供风机变更后，其自动完成气流通道的转换。
2、该装置耐风压强、可承受压力1180Pa以上，解决了布制本装置耐压不高、经常撕裂的现象。
3、该系列产品的规格可满足各种型号、规格的轴流式局部通风机双风机主、备并联使用，气流通道的转换要求。
4、该装置转换性能良好，风门机构运转灵活，当一台风机工作时，连接风道内风门打开，备用风机所连接风道内风门自动关闭。
5、阻力系数为2.5%，对风机性能参数影响微小。
6、本装置架两台轴流风机按放架和本装置两连接风道配用，把风机按放在风机架上安全可靠，不用吊挂风机，使用方便。
7、安装方式为水平吊挂或立式吊挂。
适用于井下高瓦斯矿井掘进工作面，与双风机、双电源自动换机装置配合使用保证安全供风。 TSW-1 铁质自动分风器工作巷道，必须平整。 如果巷道不平，必须用道木把 TSW-1 铁质自动分风器垫平。 主风机一般从 矿用风筒转换器上面进风，副风机一般从 TSW-1 铁质自动分风器上面进风。

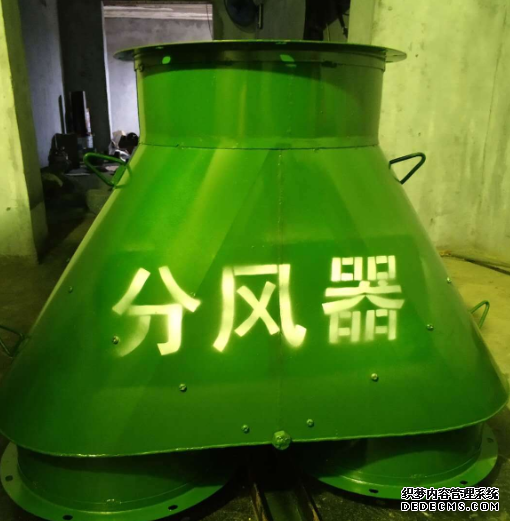

矿用风筒转换器实拍图：
矿用风筒转换器,煤矿风机分风器装置原理：
矿用风筒转换器装置的分风，靠分风板分风，风机主机运行时，分风板把风机副机进风道封闭。高压风经主机进风道，由公共风道及出风道出风。因公共风道弯度大，所以风阻力比较小，铁质自动分风器效率软质风筒自动分风器效益高。 当主机电源停电及主机事故时，副机风机高压风从副机进风道进风，把分风板顶起，经公共风道从出风道出风。
4.制作及使用中注意事项
（1）分风板铁板不能超过 3MM， 铁质自动分风器铁板不能小于
3MM。
（2）分风板转轴必须灵活，分风板和铁质自动分风器内壁必须用胶皮密封。
（3）TSW-1 铁质自动分风器必须立着使用，主机在上，副机在下，这样铁质自动分风器才能使用效果最佳。
（4）必须经常检查铁质自动分风器分风效果及密封效果。
