名称：电控液压风门
分类：矿用风门
咨询热线：15908099296
联系我们
详细说明：

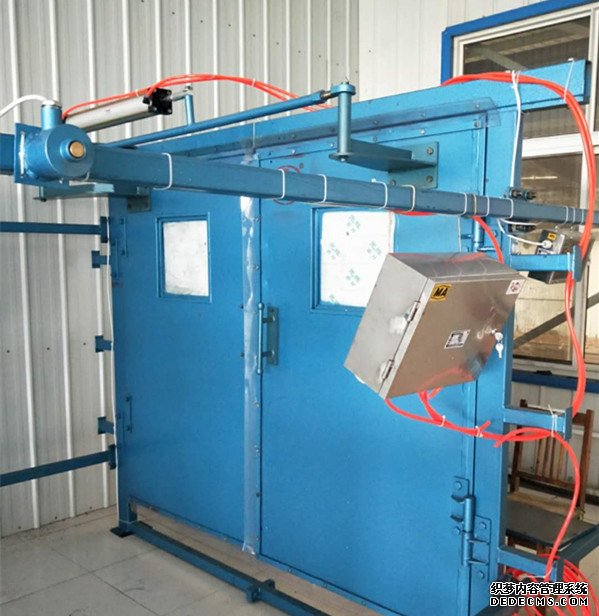

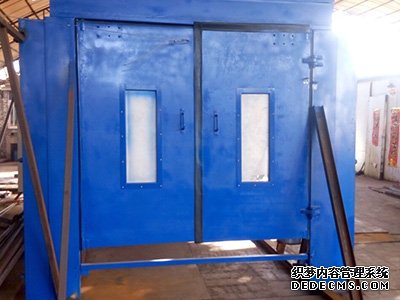

电控液压风门
1、电控液压式风门结构
电控液压风门为分体结构，在井下组合安装使用。主要由门扇、门框、平衡机构、合页、配重、液压系统等组成。门框采用钢制型材焊接而成；门扇采用钢制型材做骨架；门扇与连杆连接调节配重，使得风门能可靠关闭。
2、电液控系统
电液控系统由ZMK-127风门控制用电控装置系统、矿用隔爆型液压站、液压油缸传动总成、油管总成、控制线路等附件构成。部件均采用高灵敏度、性能可靠、抗干扰性能强的传感器检测车辆、人员通过的信息。
电控液压式风门是以动力液压缸活塞杆伸出端与连杆连接，连杆的另一端与风门连接，动力液压缸无杆腔端通过液压管路与储液罐连接，动力液压缸的有杆腔端通过液压管路与装在另一风门上横梁的工作液压缸无杆腔端连接。工作液压缸通过液压管路与装在另一风门上横梁上的动力液压缸有杆腔连接将一道风门打开的同时实现另一道风门的闭锁，一道风门完全关闭后，另一道风门才能够解锁，两道风门同时关闭后，风门处于解锁状态。本实用新型具有结构简单实用，安全可靠，不用其它任何动力就能实现两道风门之间的相互闭锁，是煤矿井下理想的风门闭锁装置。
l 电控液压风门-手动状态开启
手动操作情况下，矿车需要通过风门时，手动按下第一道门的“打开”控制按钮，该门打开，同时另一道门关闭，两道门打开和关闭的同时，同样伴有语音提示信号。
l 电控液压风门-报警指示
在控制系统发出控制风门打开或关闭的指令后，在8秒内（可设定）传感器仍检测不到到位信号时，则控制系统将向声光报警显示器报警指令，声光报警显示器将同时发出红灯闪烁信号和蜂鸣报警信号，通知相关人员采取措施，警示来往行人注意安全。 具有矿用隔爆兼本安型声光报警器和矿用隔爆兼本安型LED显示屏两种报警显示方式，方便客户按需选用。
l 电控液压风门-工作环境
1、巷道负压0-3000Pa。
2、安装的地点巷道围岩稳定，巷道变形小，且无严重淋水。
3、适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所中。
4、工作环境：-30℃～40℃
5、矿方安装现场具备660V及127V两种电压，以满足液压站动力要求及控制系统电压需求
