名称：气动平衡风门
分类：矿用风门
咨询热线：15908099296
联系我们
详细说明：

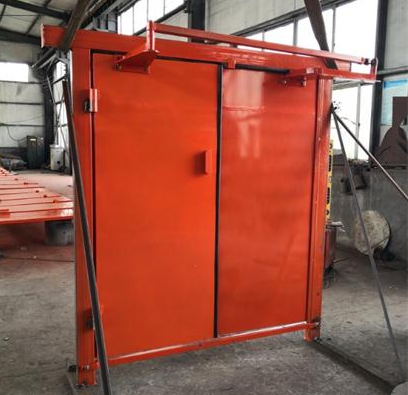

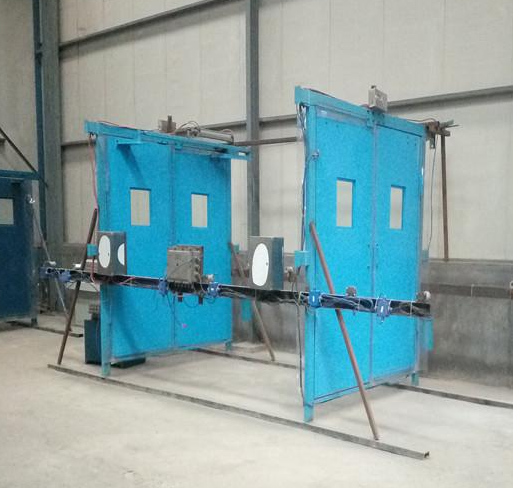

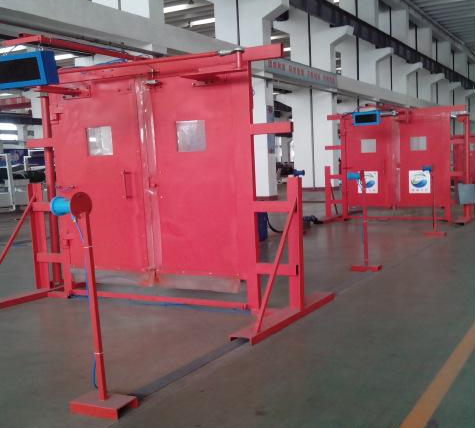

气动平衡风门采用井下压风做动力源,将单扇风门改为双扇风门;利用平行四边形平衡原理,使双扇风门开闭连动,方向相反。风压在给一扇风门力量的同时也给了另一扇风门力量。直动型气缸推动机构箱中的四连杆,连动开启风门。因采用不固定式连接,使得风门的自动开启不会受到手动开启的影响。由于两扇风门已经平衡,关门时靠四连杆扭轴的液压式闭门器来稳定可靠地关闭门扇。如果在关门的过程中受阻,风门则会自动停止,安全地保护行人及行车。气动平衡风门主要是由压力平衡风门及气动控制互锁装置组成的。气动平衡风门。为双扇风门结构,采用金属材料制造。
1.风门为分体结构，在井下组合安装后使用，无压风门主要由门扇、门框、合页、闭锁等组成。风门门框采用钢制型材焊接而成，门扇采用钢制型材制作骨架，中间插接阻燃竹胶板材，风门开关形式为手动。
2.风门材质
1）尺寸类型：所有风门型号尺寸均为通过风门净尺寸，不包含风门门框尺寸。
2）风门材质：
风门门框采用120mm*60mm*3mm矩管加工制成，门框需经过防腐处理。门扇为30mm厚阻燃竹胶板制成。门扇中间设置透明观察孔（300mm*300mm）。
3）风门颜色：门框、门扇均为蓝色。
竹胶板适应环境：
1．使用地点： 井下
2．海拔高度：+500m～+1250m
3．安装环境：有瓦-、煤尘或其他具有*炸性气体环境矿井中
4．环境温度：5℃～40℃
5．湿度：95％
6．巷道负压：0-2000Pa
风门门扇分为2个面积大小相等的部分,其中一部分门扇迎风流方向开启,另一部分门扇顺风流方向开启。2个门扇用连杆机构相连,使得2个门扇的开启或关闭能够相互制约。2个风门开启期间,通过平行四边形连杆的传递作用,使得开风的阻力为零。气动平衡风门上的气动控制互锁装置。这是最新型逻辑控制按钮式气动开门装置。独特设计生产的逻辑互锁功能,实现了矿井质量标准化中规定的井下进回联络巷复式风门“只能同时关闭,不能同时打开”的要求。通过井下压风作为气缸动力源,推动气缸杆收缩,带动连杆机构动作,调控风门开启,在关闭时不受气缸影响。
利用闭门机构缓慢关闭风门,实现手动与自动互不干扰。(2)优点。压力平衡风门开启力小,而且开启力与风压的大小、方向无关,风门的关闭速度可调,平衡、安全、可靠、不易伤人。当一道风门打开而另一道风门可靠闭锁的时候,可告知行人:本风门“闭锁”;当打开的风门关闭后,另一道风门解除风门闭锁,转换显示“通行”。气控互锁装置确保了故障或者人为造成的风门未关,设有解锁、复位与相互闭锁的功能,闭锁可靠,保障通风系统稳定受控。气控互锁装置、开启气缸装置与风门不连接,手动、气动互不干扰,适用于各种旧式风门和任何复杂场合,在压风状态下正常手动操作。气控互锁装置由气动元件组成,安装使用方便,不存在电控装置中的电气失爆问题,维修量大为减少,安全性能大大提高。采用按钮式开关操作,风门自动化程度高。机车司机按钮后自动开启及关闭,操作简单,极大地提高了运输效率,可以避免自动控制中机车撞坏风门的事故发生。
