名称：无压行人风门
分类：矿用风门
咨询热线：15908099296
联系我们
详细说明：

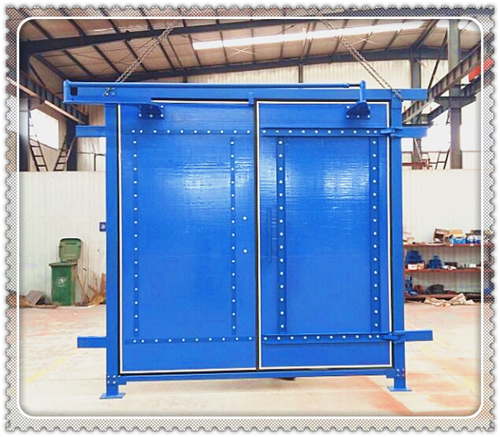

无压行人风门
无压行人风门主要由门框 、门扇 、 分离式合页、密封胶条、密封条压板、连杆平衡机构 (支撑大小臂 、可调拉杆)以及导 向滑轮 钢丝绳 、风门联 控 配 重 等部 分 组 成 门框 选 用 1 槽 钢 和 L45"5角 钢制 作门框 立柱 与 横梁 之 间用 3条 螺 栓 连接 ：门扇边框及中间衬筋均用 50*5角钢对焊成 方钢 。两表面断焊 B3mm的钢板 ：合页的转轴部分焊 接在门框上 ．合 面的轴套 焊接在 门扇侧 面 ．抬起门扇垂直将合页套穿入门框的合页轴即可完成装配 ： 上下两合页之间门框与门扇 的缝 隙用 中48的钢 管 填充 (挡风钢管)；门框 、门扇两面的边缘部分均有密 封压板 两门扇支撑大臂和小臂分别用螺栓固定在 左右门扇的上方 ．两支撑臂之 间用可调拉杆联接 每套风门分 为两道 门．间隔在 20m左右 ：每道风 门 均为双扇结构 ．两扇风门异向开启 ．通过连杆机构 和支撑臂实现联动.
无压行人风门特点：
1.无压风门开启力小,开启力与巷道内风压大小无关
2.人或车过后，无压风门能自动关闭；
3.双向密封，无压风门漏风量小；
4.两道风门之间可实现闭锁；
无压行人风门的工作原理.概述无压风门整体采用钢结构,适用于矿井风压高、低的地点,能满足反风要求,无须再设置反向风门,1道风门可代替原正反2道风门,在高负压下用较小的力可将门平稳地打开。2扇风门联锁开动时同单扇风门开闭一样便捷,安装透明窗使风门内、外具有可视性。它采用定制平板式密封带,密封效果好,风门漏风少,而且配有自动控制装置、传感装置、气缸、电磁阀,可实现全自动控制。
