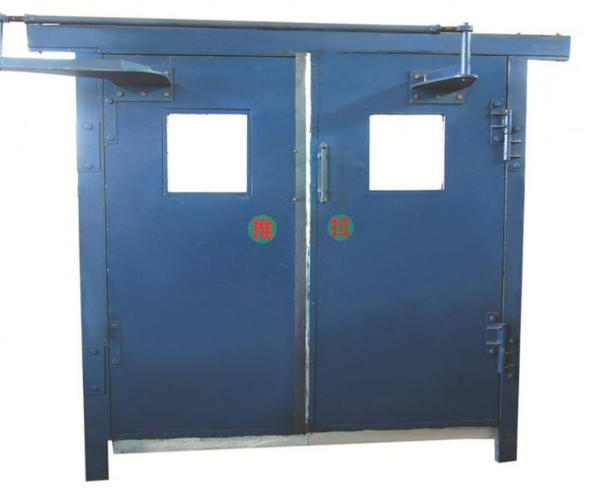

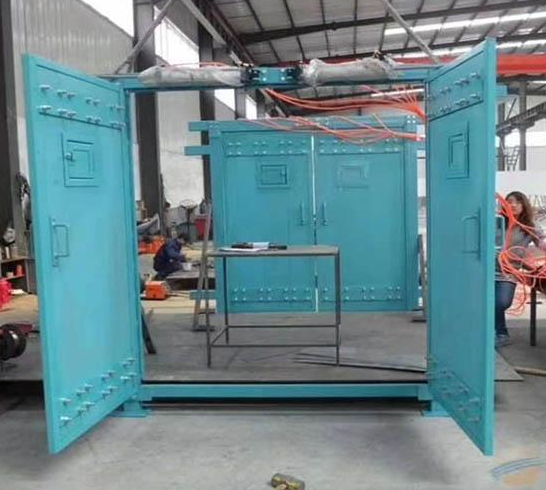

双向自动无压风门
双向自动无压风门是矿井重要的通风设施，它的作用是 既能防止风流的短路又同时不影响行人和过车，实 现矿井下通车风门的自动化。自动风门主要由控制 系统、动力系统和风门组成，目前自动风门的控制系 统有继电器控制系统、单片机控制系统和 PLC 控制系统 3 种，现所采用的继电器控制系统虽价格低廉， 但一般只能满足对风门的简单自动控制，一旦想丰 富自动风门的功能，就必须重新设计，系统的体积随 之增大，接线也变得更复杂，降低整体的可靠性同时 增加了维护工作量; 单片机控制系统体积较小，也能实现对风门的多功能控制，但其抗干扰性比较差，系 统工作并不稳定; 而 PLC 具有抗干扰性强、工作可靠和的优点，通过简单灵活的编程，可以实现丰富的 功能，很适用于环境恶劣且风门需要运作频繁的地
双向自动无压风门的安装使用注意事项
(1))安装自动风门时应注意主控机系统的电源进线和探头的出线,接线方法要正确。
(2))设定自动风门开关的延时时间时, 要根据现
场风门使用的实际情况而定,设置要合理,以确保自动风门的使用效率。
(3))在安装和维护时, 必须严格按照规定的操作步骤执行,确认无问题后方可通电调试,以防造成不良后果。
(4))各种传感器探头要经常擦拭清理, 特别是红外光控传感器探头的透镜必须清理干净,保证透视距离。
(5))风门打不开时,不要用外力猛撞风门,以免造成风门损坏。
5自动风门的应用效果分析
杨村煤矿在六采 1 号联络巷、313 皮顺联络巷、4602 下巷等地点安装使用了自动风门,取得了良好的效果。
(1))六采 1 号联络巷、313 皮顺联络巷、4602 下巷行人、行车较为频繁 ,一直是杨村煤矿通风、运输管理的重点。风门的红外光控自动开关、风门相互闭锁、声光报警信号等功能,实现了风门的自动化控制,提高了物料运输效率,杜绝了风门伤人事故的发生。
(2))自动风门安装后,风门开、关平稳 ,时间可调、速度可控,从而减少了风门的破损,延长了风门的使用寿命。
(3))磨机浓度的控制。磨矿系统要求矿和水两种物料流量的比值要随浓度的变化而变化,所以对磨机内的浓度进行检测,构成变比值控制系统,控制结构框图如图 3所示。
