名称：气控可视平衡无压风门
分类：矿用风门
咨询热线：15908099296
联系我们
详细说明：
气控可视平衡无压风门
气控可视无压平衡风门是配备了气控装置的带可视风窗的无压风门。
气控可视平衡无压风门是由门扇拐臂及可调式连接杆构成;(2)风门为全可视状态,可靠的看到对面来车等情况,安全上大幅度的提升;(3)液压自行缓冲关闭:气控互锁。当门扇关闭行时,风门设置的液压闭门器能调节关门力度及时间,并能在风门与门框接触时缓慢碰撞,保护过往行人及行车安全;保护风门长久耐用。通过压缩空气换向快速传输的优点,使得两道风门之间的互锁能够迅速有效。风门气控互锁方框图如图1。图1风门气控互锁原理图3具体实施3.1安装(1)在要安装的风门选址上,选择一块比较平整的地方,巷道断面应符合砌墙的尺寸。

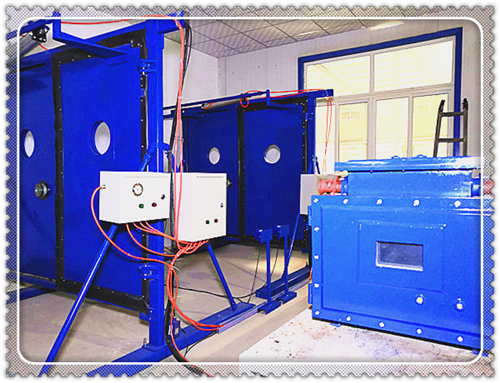

气控可视平衡无压风门实拍图：
曹庄矿选择了在8700轨道1号联络巷安装此类风门,此联络巷地面平整,巷道支护方式为锚喷支护。并且此联络巷为采区的主要进回风联络巷,因此需要安设正反向风门。事先测得8700轨道1号联络巷的断面,定制了2000×1800mm的风门。(2)整体树立门体,稳固横平竖直。(3)砌50cm砖墙,拐臂一侧20cm,多次测量铅锤度。
气控可视平衡无压风门的主要技术参数(1)适用条件①环境温度:0~40℃;②相对湿度:≤98%(25℃);③大气压力:80~110kPa;④风速:0~8m/s。(2)主要技术指标①有效闭门时间:5~8s;②最大工作气源压力:6~8 kPa;③互锁响应时间:不大于5s;④安装调整范围:风门做到完全拆装化,让运输更加方便,更加轻巧;⑤显示功能:风门上梁两侧设置气动显示系统,显示工作状态;单侧气动闭锁器,双侧手动解锁故障复位;⑥门开对侧显示:闭锁,门闭对侧显示:通行;⑦关联设备:机械闭锁装置、风门说明牌版;⑧其它关联设备:经国家防爆检验机关进行联检后,可与国内各类监测系统及断电仪、甲烷风电闭锁仪、风门启闭传感器配套。2.2气控平衡可视风门的工作原理及组成矿用气控平衡可视风门设备是为了保障矿井风流正常流通而研制的专用设备,该风门能有效隔断风流,开启压力近似为零。采用两扇风门联动,有效平衡风门所受压力。配套具有就地显示风门的开、闭状态,互锁两道风门的功能。气控平衡风门结构组成主要由门框、门扇、平衡机构和气动元件等部件组成。

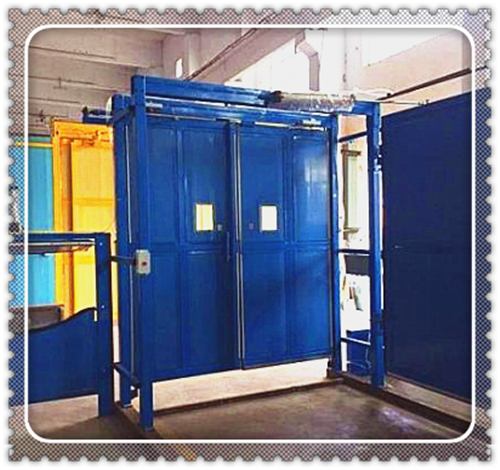

气控可视平衡无压风门实拍图：
平衡机构与无压风门之间的影响气控无压风门的平衡杆可以调节风门的开启和关闭,平衡机构和风门动作时会相互影响,出现以下情况:(1)在不同风压作用下,左右门板转矩不同,会出现速度不同的开关动作,导致平衡杆两端受力不等而受到冲击。风压越大,冲击越严重,势必会对平衡杆造成破坏。
