矿用风门

矿用主风机风道风门

名称:矿用主风机风道风门

分类:矿用风门

咨询热线:17686118628

联系我们

详细说明:

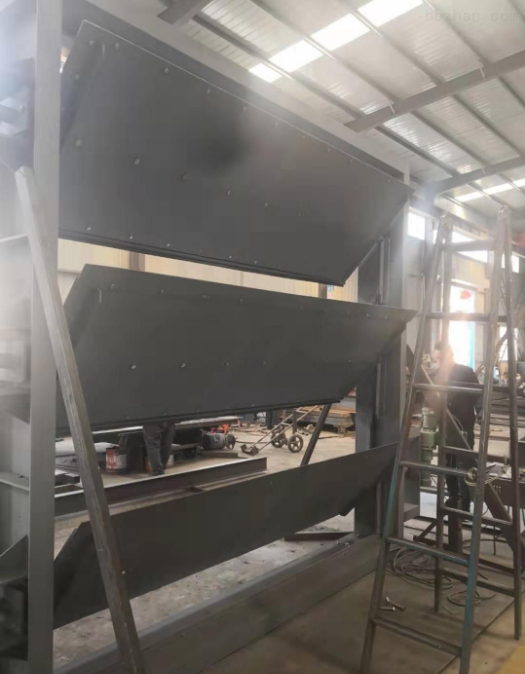

    矿用主风机风道风门
   矿用主风机风道风门安装在回风立井井口地面风道中,每个风井井口含两组风门;能满足一风机正常运转,另一风机
可进行准备、测试和进行检修维护的需要。当风道立式对开风门关闭时,打开风道与风机连接处立式单开风门,可通过风道顶部的水平插板风门进风,以便对风机进行性能测试。
控系统实现了对矿井主扇风机及其附属功能设备运行参数、工作状态的实时在线监控。其主要设计功能包括:
1)实现双主扇热备用,确保备用风机性能稳定;
2)实现井下通风动力不停止状态下两台主通风机的自动切换控制;
矿用主风机风道风门
3)实时在线监测主通风机的风压、风量、轴功率等主要性能参数,实时在线监测配套电机的主要电气参数,(如电流、电压功率、功率因数等),实时监测轴承的温度、轴向震动,电机绕组温度等系数。
4)在监控中心同步显示风机及风门系统的模拟运行画面,监测风机开停信号。正反风信号、风门关闭信号。
5)实现对监测数据的实时动态显示存储、查询、打印等功能,同时具有超限报*功能。
6)产品技术要求及主要规格参数

矿井通风系统承担着向井下输送新鲜空气,具有通风、降尘、降温、除湿等作用,对保障井下安全生产、改善井下工作环境具有决定性作用。矿井主扇风机作为矿井通风系统的核心设备,却普遍存在风量调节难、控制精度低等诸多缺点,不利于矿井通风工作自动化水平和可靠性水平的提高。
我公司根据煤矿的主扇风机为参考对象,设计了一套集 PLC 控制技术[WinCC 组态技术于一体,具备高可靠性、多功能的监控系统,实现了对主扇风机的实时在线监控,确保通风设备的正常运行,尤其是实现了不停风“一键式”自动倒机。

1、风门采用焊接结构,焊条应符合现行国家标准《碳钢焊条(GB/T5117)》,其型号应与主题金属的力学性能相适应。焊缝和焊接工艺应符合现行国家标准《钢结构设计规范(GB50017)》的规定。
2、 风门材料选择不得低于 Q345 钢 B 级。面板厚度 6mm,内部骨架 14 号槽钢,其强度足够,风门制作中进行防腐处理,防腐等级符合国家标准规范。
3、 风门配置驱动和电控装置,控制采用供电电源 127/220AC 控制器执行电压 380/660AC, 信号输出电压 DC12V,其装置宜采用电动机无绳传动方式,多旋转驱动装置具有电动驱动启闭风门和手动启闭风门的功能。手动启闭风门要求操作轻便,
4、 两台风机的风门应能集中布置、集中操作,具有相互闭锁、行程显示、限位等各种保护功能,并能与风机在线监测系统实现风门的远程操作控制。
