矿用风门

全气动矿用风门

名称:全气动矿用风门

分类:矿用风门

咨询热线:15908099296

联系我们

详细说明:

全气动矿用风门
    全气动矿用风门是煤矿井下常用的一种靠气控装置控制的无压风门,它的来源是气体。
    全气动矿用风门用自动控制装置,其中包括:A门控制箱和B门控制箱,A门控制箱连接有 A门声音报警箱、A门信号发生器、A门磁控阀、A门执行器,A门执行器连接在A门上,B门控制箱,B门控制箱连接有B门声音报警箱、B门信号发生器、B 门磁控阀、B门执行器,B门执行器连接在B门上,A 门控制箱和B门控制箱共同连接有气源处理箱和互锁控制箱,本实用新型的优点是:全气动安全性能好和自动控制度高。
  全气动矿用风门用自动控制装置,其特征在于:所述的A门控制箱(2)内和B门控制箱(8)内分别安装有延时机构,且所述的延时机构时间可调,当正常行人或车辆通过风门后,A门控制箱(2)内或B门控制箱(8)内的延时机构会自动延时关闭相应的风门,而无需行人或车辆司机下车操作关门。
全气动矿用风门

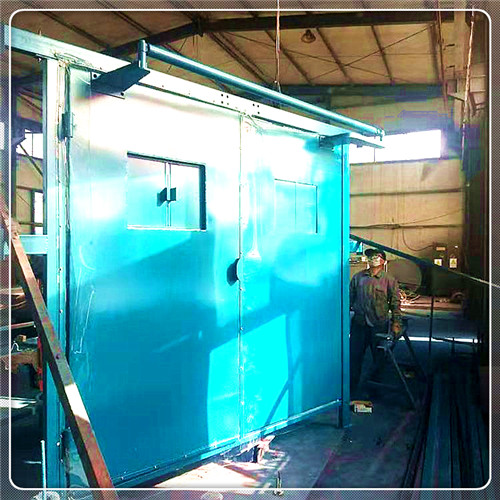

全气动矿用风门实拍图:
   本装置与电控风门控制装置、电控气风门控制装置及电控液风门控制装置等相比,本发明采用压缩空气为动力源,无任何电接入,不采用电源而实现风门的自动控制,安全性能较高,自动化程度较高,节省了人力,同时可以实现两道风门互为闭锁,避免两道风门同时打开的情况,安全可靠。
   装置主要由全气控风门主( 副) 按钮控制箱( 4 套) 、拉线开关( 8 套) 、气动执行机构( 2 套) 、气动开关感应装置( 2 个) 、气动闭锁( 2 个) 、气动报警箱( 4 个) 、配套管路及管路附件( 若干) 等构成,见图 1。
   全气控自动风门结构( 以两道风门中 A 风门为例)
1)主( 副) 控制箱。全气控风门主( 副) 控制箱外壳采用 304 不锈钢板制作,内部集中装有气源处理元件、气动控制元件、气动操纵元件以及调速元件。其中,气源处理元件具有气源过滤、动力系统调
  全气控自动风门开关装置在高河煤矿试验成功
全气动矿用风门

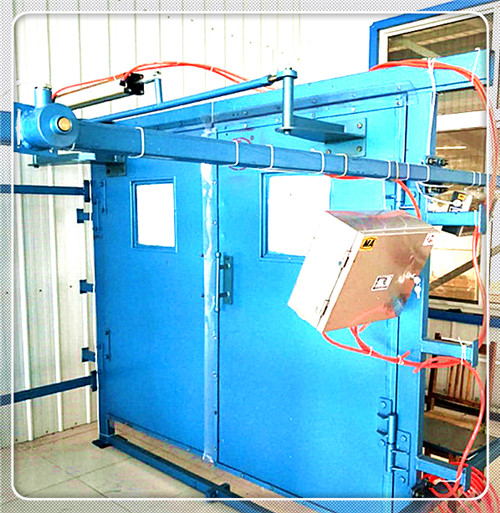

全气动矿用风门实拍图:
6)待车辆进入后,司机在车上使用拉钩手动 及正式投入使用以来,效果非常明显。该装置实现轻轻向下拉动关门拉环开关 3 s 后,即可关闭第一 了以压缩空气作为动力源,根据气动工作原理,通过道风门。 气动执行装置实现风门随时打开和关闭的自动控
7)自动风门的开启或关闭延时 5 ~ 30 s 后正 制,具有风门气动开闭、风门互锁、风门开关到位检常开启或关闭。 测、动力安全保护、气动报警、特殊状况下紧急解锁。
