名称：液压自动铁质无压风门
分类：矿用风门
咨询热线：15908099296
联系我们
详细说明：
液压自动铁质无压风门
液压自动铁质无压风门适应于没有气源的矿井环境，而且对于风压较大的矿井巷道尤其适合。解决了风压大，开启风门难度大等问题。
液压自动铁质无压风门重要的就是控制装置。液压自动铁质无压风门,矿用液压自动铁质无压风门

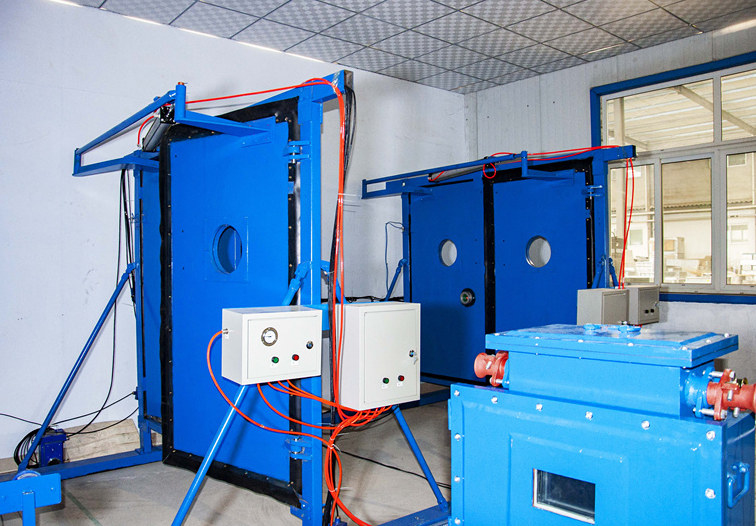

液压自动铁质无压风门实拍图：
ZMK-127液压自动风门控制系统1.1系统现状ZMK-127液压自动风门控制系统可使双扇、行人、行车或人车共用风门等设施实现全自动控制,一般控制两道风门。本系统能在不改变现有风门设施结构的情况下安装使用。设备安装后,风门能满足反风要求,在控制系统停电情况下也可靠人力开闭风门,安装方便,动作灵活、安全可靠。1.2结构组成ZMK-127液压自动风门自动控制系统由自动控制器、外接红外传感器、开闭状态传感器、语音报警器、油缸及液压泵站等组成。每套为前后2道共4扇组成,每道风门均带2个调节风窗、一扇行人小门及2个圆形玻璃观测窗,该风门自动控制系统由主机1台,开门按钮4个(每道风门两侧各一个),红外传感器4个(每道风门两侧各一个),矿用本质安全型风门开闭状态传感器2个、语音报警器2个、油缸4个及1台液压泵站(660/1140V)组成,风门安装外观结构如图1所示。

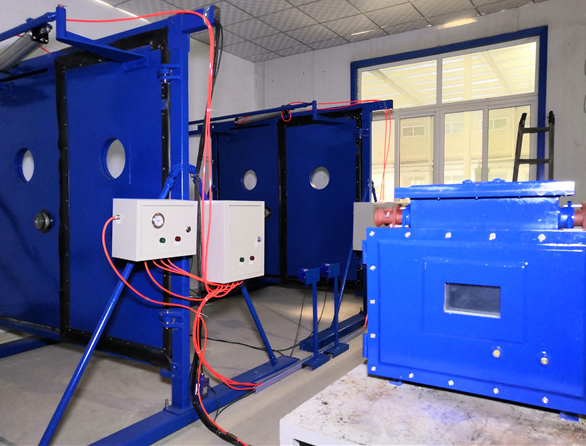

液压自动铁质无压风门实拍图：
风门外观结构1.3风门型号(ZMK-127)的含义(1)Z装置;M风门;K控制。(2)127额定工作电压(V)。1.4技术参数(1)工作电压:AC127V。(2)工作电流:350mA。(3)最高允许输入电压:AC1140V。(4)电磁阀:DC24V。(5)语音报警器:DC12V。(6)红外传感器:DC12V。(7)风门开闭状态传感器:DC24V。2ZMK-127液压自动风门工作原理2.1风门动作原理风门动力来源于液压泵站,油缸连接到风门的顶部,当活塞杆缩回时,将风门开启;当活塞杆伸出,风门关闭。
