名称：气动联锁风门
分类：矿用风门
咨询热线：15908099296
联系我们
详细说明：
气动联锁风门
气动联锁风门，气动互锁风门，纯气控风门，矿用气动联锁风门。
如果人已通过气动联锁风门，站在左风墙的右侧，需要关左风门时，可拉动连杆7，将左三位四通气阀扳到右位，左气缸的活塞杆伸出，钢丝绳松驰，左风门可 '在弹簧的拉力下关闭。
确保矿井通风系统的稳定可靠是煤矿生产中的一项重要工作 ,它关系到职工的身心健康和矿井的安全生产。要想从根本上做好矿井通风系统的管理工作 ,就要不断地对矿井通风线路进行改进、完善和优化 ,对矿井的通风系统阻力进行分析研究 ,采用高科技手段 ,引进先进设备 ,对矿井的通风设施、通风线路进一步改进和调整 ,制定出具有针对性的措施加以完善。

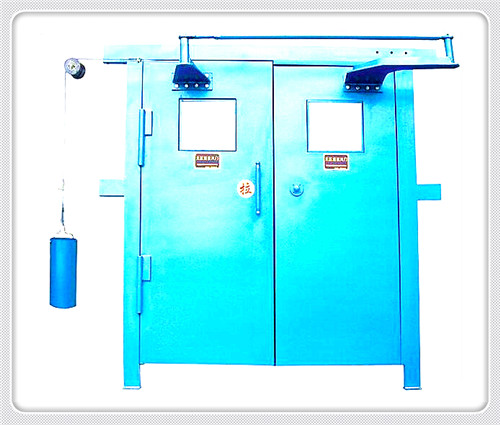

气动联锁风门实拍图：
气动联锁风门的特点
o．）联锁可靠联锁勾具有自动单选的优点，即当一个滑动体移出时，可以将联锁勾转动90。，使另一个滑动体被可靠地挡住，不能再移出，从面能够实现 2个风门可靠地联锁。这是防止2道风门同时打开的本质安全型措施。
（2）开闭风门方便省力山于采用了气缸驱动风门，开启风门省时省力，尤其是经常开启的风门或单人作业开启风门时，更显示出其省力的优点。
（3）设计简化，维修方便为了使风墙的两侧都能操作同一个三位四通气阀，采用了穿风墙拉杆的设计，较在风墙两侧并列安装操作同一气缸的2个三位四通气阀的方案，设计则简化许多，降低了装置的成本，也方便了维修。

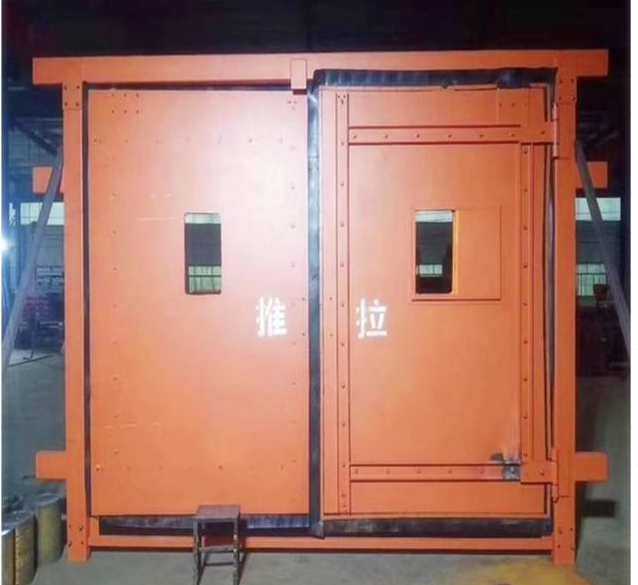

气动联锁风门实拍图：
4需要注意的技术问题
o）复位钢丝绳长度的调整当风门关闭时，滑动体在弹簧]．3的拉力作用下右移，移动终止时，其左端下要在联锁勾垂直直角边的位置，即联锁勾有效地挡住滑动体端面，实现联锁功能，如果达不到此要求，就要调整复位钢丝绳的长度。
（2）钢丝绳要有一定的安全系数开风门的钢丝绳和关风门的复位钢丝绳的破断力要大于气缸的拉力，其安全系数取6为宜，这主要是防止一个风门敞》开，另一个风门发生误操作时不至于拉断钢丝绳，造》成通风设施的损坏
