自动无压风门,矿用自动风门结构及材质要求

名称:自动无压风门,矿用自动风门结构及材质要求

分类:矿用风门

咨询热线:17686118628

联系我们

详细说明:

自动无压风门,矿用自动风门结构及材质要求
自动无压风门一般需要经过矿车所以均为大规格尺寸的风门在选购时我们不仅要考虑到开门的能力,还需要根据井下风压风量的情况选购风门材质,现在的风门材质包含钢制,竹制,高分子,松木等,如果风门尺寸较大这些材质都需要适当的加厚才能长久耐压不变形不漏风,并且风门的门框也需要根据门扇进行适当增加以防止门过重掉扇变形。
(1)、自动无压风门门体要求:
1)风门净断面尺寸:5000*4200mm,每一道风门一侧门扇上留有1600*800mm行人小风门,另一侧风门上留有直径为200mm的观察窗(观察窗采用厚度为5mm的钢化玻璃和胶垫固定),门扇和行人小风门上面均需要开关门把手,每扇门靠近上边沿安设3个吊环;行人小风门开启方式使用闭合器开启,不得使用推拉式开启;
2)门框立柱应留有墙体中的预埋件,确保可靠,底槛应设计与巷道底板同标高,不得凸出地面;
3)门扇和门框连接轴转动灵活、焊接牢固;

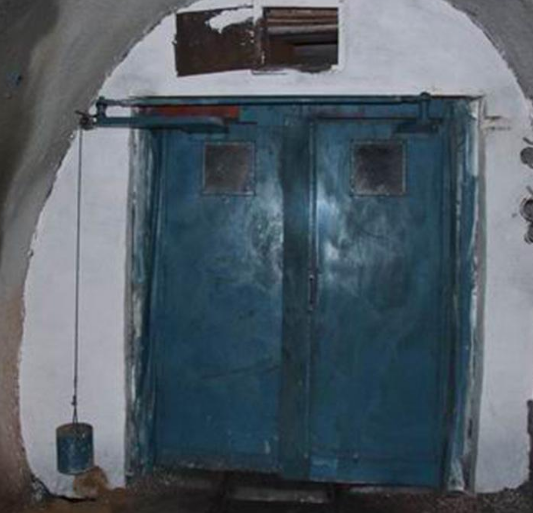

自动无压风门
4)每扇门开启角度均不得小于90°;
5)门扇颜色为黄色;风门表面光滑平整,整体防锈处理,防锈漆不少于两遍,喷涂两层黄色面漆,螺栓等紧固件镀锌处理。
(2)、结构及材质要求:
1)风门门框和门扇均用足够强度的的槽钢和钢板加工而成,门扇具有抗压能力强的功能,槽钢各链接处要求铆焊牢固可靠,零部件可换便于安装维修;
2)每套风门由两道风门(即4扇风门)组成,能同时实现自动开闭、手动按钮开闭和人工开闭功能。
3)密封性能好,整套风门为异向对开平衡式开启,门扇四周均采用质量良好的密封条,接触良好,漏风小;
4)风门具有防撞和防夹功能,风门安装、拆解方便,可多次重复使用。
(3)、控制系统
1)开启和关闭手动按钮控制独立设置,不能使用触发式;
2)控制箱电源等级为1140v,使用电液动力;
3)应具有语音报警装置,且灯光信号和语音信号同步提示;
4)控制系统箱应设置在风门间硐室内;
  风门门体要求:
风门净断面尺寸:4600*3200mm,每一道风门一侧门扇上留有1600*800mm行人小风门,另一侧风门上留有直径为200mm的观察窗(观察窗采用厚度为5mm的钢化玻璃和胶垫固定),门扇和行人小风门上面均需要开关门把手,每扇门靠近上边沿安设3个吊环;行人小风门开启方式使用闭合器开启,不得使用推拉式开启;
门框立柱应留有墙体中的预埋件,确保可靠,底槛应设计与巷道底板同标高,不得凸出地面;
门扇和门框连接轴转动灵活、焊接牢固;
每扇门开启角度均不得小于90°;
门扇颜色为黄色;风门表面光滑平整,整体防锈处理,防锈漆不少于两遍,喷涂两层黄色面漆,螺栓等紧固件镀锌处理。
(2)、结构及材质要求:

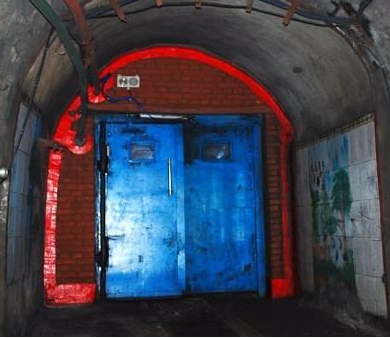

自动无压风门
1)风门门框和门扇均用足够强度的的槽钢和钢板加工而成,门扇具有抗压能力强的功能,槽钢各链接处要求铆焊牢固可靠,零部件可换便于安装维修;
2)每套风门由两道风门(即4扇风门)组成,能同时实现自动开闭、手动按钮开闭和人工开闭功能。
3)密封性能好,整套风门为异向对开平衡式开启,门扇四周均采用质量良好的密封条,接触良好,漏风小;
4)风门具有防撞和防夹功能,风门安装、拆解方便,可多次重复使用。
(3)、控制系统
1)开启和关闭手动按钮控制独立设置,不能使用触发式;
2)控制箱电源等级为1140/660v,使用电液动力;
3)应具有语音报警装置,且灯光信号和语音信号同步提示;
4)控制系统箱应设置在风门间硐室内;

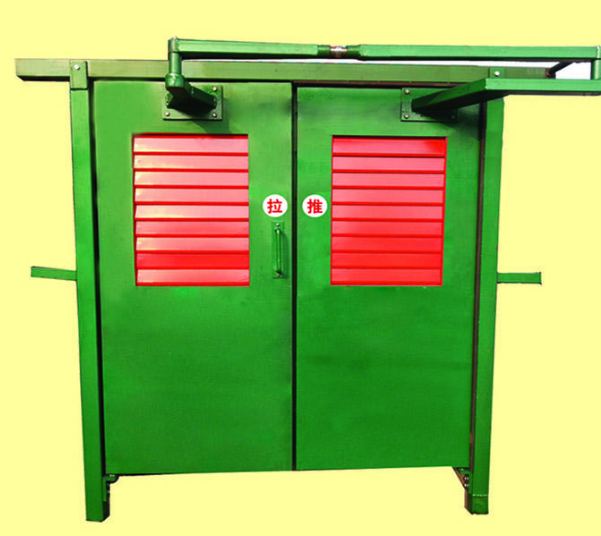

自动无压风门
   矿用行车风门安装流程
  1、门框上部的过木不能省略否则在风门跨度较大时无压风门.身门框横梁将会受压后向下变形导致门扇无法关闭.
  2、订货时作为制造厂应明确用户使用场地是否带有轨道以便对无压风门的高度准确设计货到现场后才能准确安装.
  3、随着煤矿大型化巷道尺寸变得很大风门尺寸规格也很大考虑井下托运、安装的方便无压风门的门框应设计成可拆卸的结构.
  4、由于矿建的不同步常常在无压风门安装时地面已经浇筑导致风门地梁的安装十分困难.综合考虑在保证门框安装质量以及牢固的前提下可以取消底部横梁.
