ML煤矿用薄壳防水闸门

名称:ML煤矿用薄壳防水闸门

分类:矿用风门

咨询热线:17686118628

联系我们

详细说明:

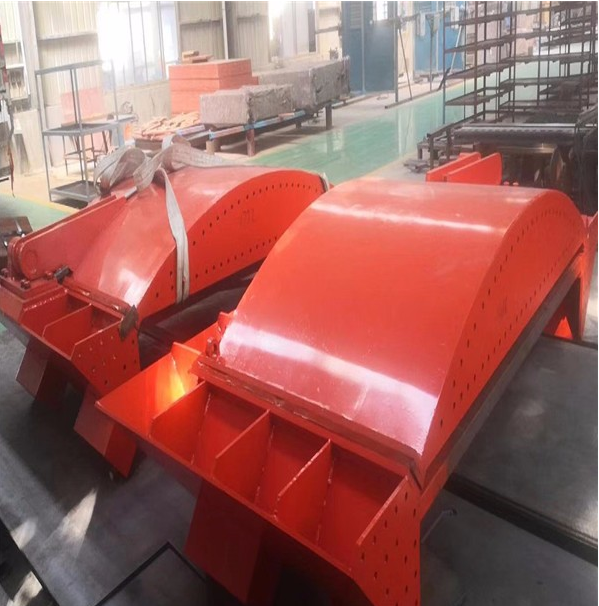

  ML煤矿用薄壳防水闸门
   煤矿用防水闸门用于水文地质条件复杂或有突水淹井危险的矿井中,在井底车场周围及其它需要防水的巷道中,以防水的突然浸入。《煤矿安全规程》要求,有水患威胁的矿井,必须安装防水闸门。ML型防水闸门是武汉煤矿设计院依据煤矿井下防水的需求,并根据“煤矿安全规程”第二四九条所叙述的要求研制、我公司加工生产的一种井下隔水安全设备。ML型防水闸门也可用于化工、冶金矿山的井下,作为安全隔水设施,预防水患事故的发生。该系列产品结构新颖合理,耐高压,抗压可达10Mpa,且重量轻,开关方便灵活
煤矿防水闸门
 ML型防水闸门包括门扇、门框、拉紧装置和门枢等部件,各部分的结构如下: 1、门扇由壳板、井字肋板和圈梁等组成,壳板采用超宽钢板垫压工艺,壳板与肋板为等量级度,门扇与门枢之间采用甲万形橡胶条密封。 2、门框为工字形钢板组合焊接件,除圈梁外,其余均埋入墙体内,门框底板面上在施工时应焊有装配用拉筋,以使与洞室钢筋联成一体。 3、拉紧装置为楔形板紧固方式,楔形板紧固行程为20.5㎜。 4、门框采用滚动轴承,门扇关合后可沿水压力方向移动7㎜达到密封效果。 5.密闭方式采用方截面橡胶条密封 防水闸门按硐口尺寸分为1700×2320和2000×2320两大类;按开启方向分为左、右开启两种形式;
二、防水密闭门主要结构
ML型防水闸门包括门扇、门框、拉紧装置和门枢等部件,各部分的结构如下:
1、门扇由壳板、井字肋板和圈梁等组成,壳板采用超宽钢板垫压工艺,壳板与肋板为等量级度,门扇与门枢之间采用甲万形橡胶条密封。 2、门框为工字形钢板组合焊接件,除圈梁外,其余均埋入墙体内,门框底板面上在施工时应焊有装配用拉筋,以使与洞室钢筋联成一体。
 3、拉紧装置为楔形板紧固方式,楔形板紧固行程为20.5㎜。
 4、门框采用滚动轴承,门扇关合后可沿水压力方向移动7㎜达到密封效果。
 5.密闭方式采用方截面橡胶条密封
 煤矿防水闸门
三、防水闸门主要技术参数
1、设计压力4.0Mpa
 2、出厂检查压力4.2Mpa
3、洞室净空间宽×高1700×2320㎜ (根据客户实际尺寸生产)
4、轨距600㎜(根据客户实际尺寸生产)
5、门扇规格1820×2440㎜(根据客户实际尺寸生产)
6、门扇中央高400㎜(根据客户实际尺寸生产)
按承压不同分为七个压力等级。即两种开启方向各有14种型号、规格。 压力等级 名义承压(MPa) 型号规格 低压 1.6 ML1.6/1.7*2.32 1.6 ML1.6/2.0*2.32 中压 2.5 ML2.5/1.7*2.32 2.5 ML2.5/2.0*2.32 3.2 ML3.2/1.7*2.32 3.2 ML3.2/2.0*2.32 4.0 ML4.0/1.7*2.32 4.0 ML4.0/2.0*2.32
四、防水闸门门工作环境
1、大气压力:80kPa~110kPa;
2、环境温度:-30℃~40℃;
3、平均相对湿度≤95%(25℃);
4、具有甲烷、煤尘可爆性混合物的煤矿井下;
5、无足以腐蚀破坏金属壳体及电器绝缘性的气体;
6、水压:0~3.5MPa。
五、防水闸门注意事项
(1)检查施工地点的瓦斯、二氧化碳等有害气体的浓度。施工地点必须通风良好,瓦斯、二氧化碳气体的浓度不超过《煤矿安全规程》的规定。
(2)检查施工地点前后5m的顶板、巷帮的支护情况,发现问题及时汇报、处理,无隐患后方可施工。
(3)墙体周边要重新掏槽见硬顶、硬帮并与煤岩接实;墙面平整无裂缝、重缝和空缝。掏槽时应注意以下几点:
(4)需要在门墙中通过电缆线路,在砌墙时要预留孔口位置,在有电缆通过时,要设过线管并按电缆悬挂间距排列整齐。
(5)防水闸门墙体要用不燃性材料建筑,严密不漏风。用砖砌墙时,压茬要错开,横缝要水平,排列必须整齐。按照1:3的灰、砂比例配制砂浆。
(6)在砌防水闸门过程中,其他人员严禁靠近操作人员,以防工具、物料掉落砸伤人员
