电液动调节风门
自动风门的结构及工作原理 低电平信号，该信号驱动光耦导通，使单片机上的一个管脚导 5．1该装置的构成 通对地，成为低电平。此时，单片机发出指令，使电磁阀1开、 2关有电，电磁阀1开驱动三位五通阀导通打开1号门的气路， 1）传感器〔a红外线人体感应传感器，b红外线对射传 1号门打开。同时，电磁阀2关驱动三位五通阀导通关团2号感器）；2）气缸；3）三位五通阀；4）电控箱；5）减压阀； 门的气路，从而团锁2号门不能打开。在1号门打开的同时， 6）语言报警器；7风门限位开关传感器；8）气线：9）电缆1号门的风门限位开关传感器发出信号指令，通过单片机提取
10）接线盒；11）固定传感器支架；12）固定气缸支架等组成。 信号后，对2号风门的语言报警器发出报警指令，2号风门的 5．2主要特点 语言报警器开始报警。1号门打开，人员或车辆通过风门，离该风门采用插接式高分子材料门板，门板材料具有阻燃性、 开传感器感应区5秒钟后，单片机发出关团1号门指令，电磁无变形、强度高、耐冲击，密封性强等特点。门扇四周采用橡 阀1关有电驱动三位五通阀导通关闭1号门的气路，1号门皮卡条进行包边，锁气性强，更换方便。系统各部件相互独立， 开始自动关闭。关团后，风门限位开关传感器感应到风门己关风门实现每个部件的标准化和通用性，从而使每个结构都实现 闭，则对单片机发出关团信号，单片机对1号门解除关闭指令，相互独立，任何一部分坏掉，只需维修更换其个体部分。使安 同时对2号门镔除团锁指令。这样，就完成自动开启一道风门装更换更加方便，大大节约了人力财力，且具有重复使用价值， 的一个循环。

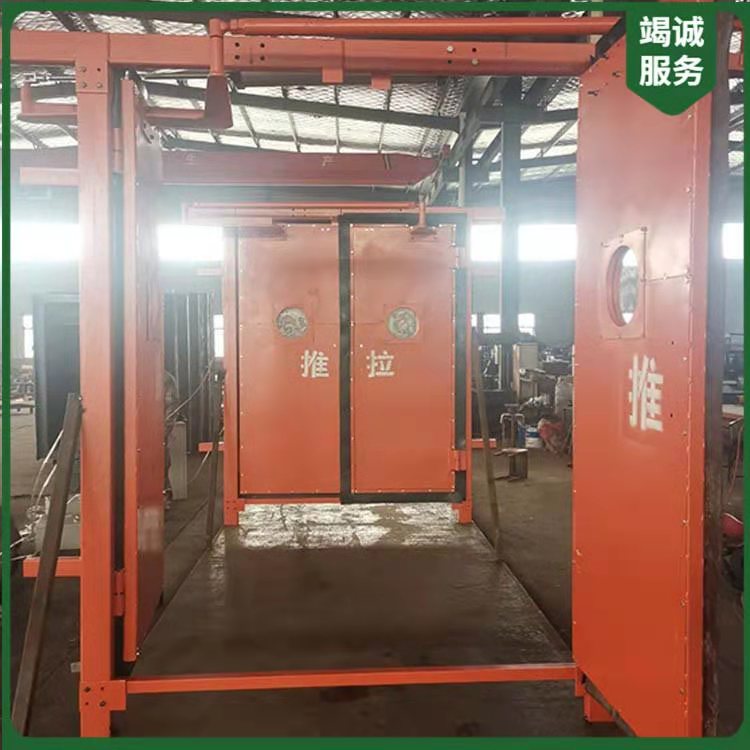

  主要由两道单式风门、一套机械闭锁装置、一套 PLC 电控箱、一台防爆液压站及高压管、两套风门驱动装置( 液压缸传动机构) 、六套光敏传感器、四套位置传感器和矿用低压馈电开关等组成。光敏传感器安装于风门两侧，用于检测人或车辆通过信号; 位置传感器安装于风门框架上部，用于检测风门的开、闭位置; 风门的开闭由液压缸传动驱动。
  该风门自动控制系统的两道风门由同一台可编程控制器( PLC) 控制，互为闭锁，不会造成风流短路; PLC 主控箱由西门子 S7-200PLC、24 VDC本质安全型电源( 2 个) 和 24 V 继电器( 6 个) 组成。
PLC 端子定义说明: A 门开到位 I04、A 门关到位 I05、A 门外传感器 I10、I00、A 门内传感器 I01、B 门开到位 I06、B 门关到位 I07、B 门外传感器 I11、 I02、B 门内传感器 I03 这些信号由 PLC 的输入端检测。PLC 输入、输出端子定义表见表

风门两端的巷道壁上分别安装光敏传感器，在风门的两端形成检测线，当行人或车辆由巷道的任一方向进入时，传感器自动检测并为控制设备提供信号，其前后两道风门应相互闭锁，不能同时打开，以避免串风。每道风门外侧各安装两个光敏传感器，最外侧传感器安装在距风门外 10 m 处，感应到人或者车辆通过时启动液压电动机，另外一个光敏传感器安装在距风门外 5 m 处，是感应人或者车辆通过时启动风门液压推杆，风门打开，两道风门中间靠近风门 3 m 处各安装一个传感器，感应从不同方向通过后才能关门或者开启。
根据煤矿井下风门工作环境的特定要求，以 A 门到 B 门为例，其中 B 门是否关闭到位，作为下一道风门开启的必要条件，由图 2 所示，即便 A 门光敏传感器有信号输入，但 B 门还未完全关闭到位时，A 门是无法开启，因为 A 门和 B 门是电气与机械相互闭锁的，只有 B 门完全关到位的状态下，闭锁关系才能够解除^［2］
