矿用风门
名称:单轨吊风门
分类:矿用风门
咨询热线:
15908099296
联系我们
详细说明:

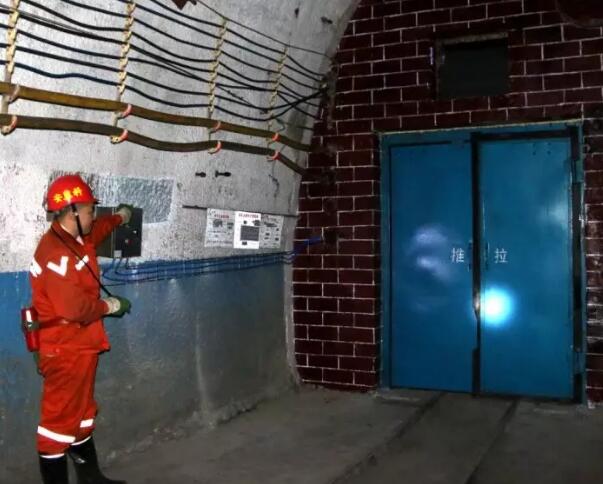

单轨吊风门
单轨吊风门结构组成
风门为分体结构,在井下组合安装后使用。风门主要由门扇、门框、合页组成。门框采用钢制型材焊接而成;门扇采用钢制型材做骨架;门扇与连杆连接,使得风门能可靠关闭。 门扇上方做单轨吊开口500MM*500MM。中间两边门扇各开一个插板调节风窗800MM*800MM。
单轨吊风门的使用条件
1) 大气压力:0 ~ 3000Pa
2) 环境温度:-30℃ ~ +50℃
3) 储存温度:-40℃ ~ +60℃
4) 平均湿度:<= 95%
5) 风 速 :0 ~ 8m/s
6) 无腐蚀性气体
7) 警告:若在不适宜的环境中使用本产品,可能造成部分功能失效,引起安全隐患.

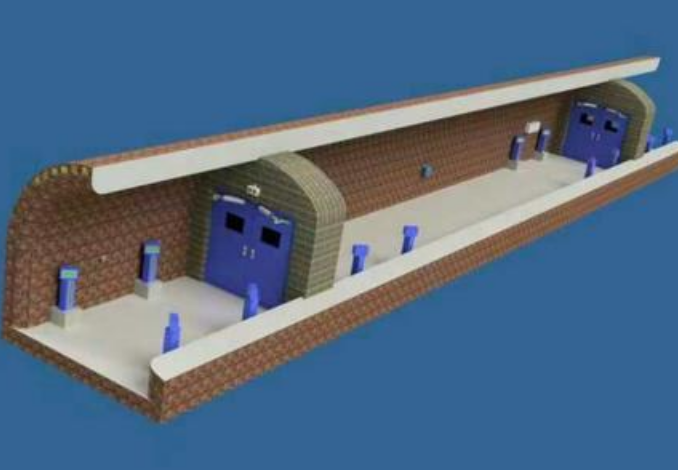

三、系统组成
1.
气控装置工作原理:
行人到达A门时,按动A门绿色开门按钮,若B门此时处于关闭状态,则开门信号经控制箱处理后输出,控制A门气缸开启风门A,同时发送闭锁信号至B门控制箱,对B门进行强制闭锁, B门不能再开启。
行人通过A门后必须按动A门另一侧红色关门按钮关闭风门A,其信号经控制箱处理后输出,控制A门气缸关闭风门A, A门完全关闭之后,控制箱闭锁信号方可自行断开,B门才可以开启。
同样,行人通过B门时,按动B门绿色开门按钮,若A门此时处于关闭状态,则开门信号经控制箱处理后输出,控制B门气缸开启风门B,同时发送闭锁信号至A门控制箱,对A门进行强制闭锁,A门不能再开启。
行人通过B门后必须按动B门另一侧红色关门按钮关闭风门B,其信号经控制箱处理后输出,控制B门气缸关闭风门B,B门完全关闭之后,控制箱闭锁信号方可自行断开,A门才可以开启。
行人反向通过时,操作步骤相同。
A门与B门闭锁,同时只能打开一道风门。
四、主要技术参数
1. 风门主要技术参数
1) 规格尺寸3*3.5(宽×高)尺寸类型为:净通过尺寸;门扇上开设可视窗,风门材质:
a) 门门框采用60mm*120mm组方管焊成;
b) 门扇骨架采用50mm*50mm方管,面板采用厚度2mm的钢板;
2) 风门开启形式:异向同步开闭;
3) 门扇开启角度:≥90度;
4) 门扇与门扇、门扇与门框之间加装密封胶垫,双向密封,确保密封性能良好;
5) 门框、门扇采用全钢喷漆结构,防腐、防潮、阻燃、强度大、不变形;颜色为蓝色;
3.主要特点:
1)门体与门扇之间紧密连接,漏风量小。
2)系统简单,安全可靠。
3)防腐、防潮、阻燃、强度大。
