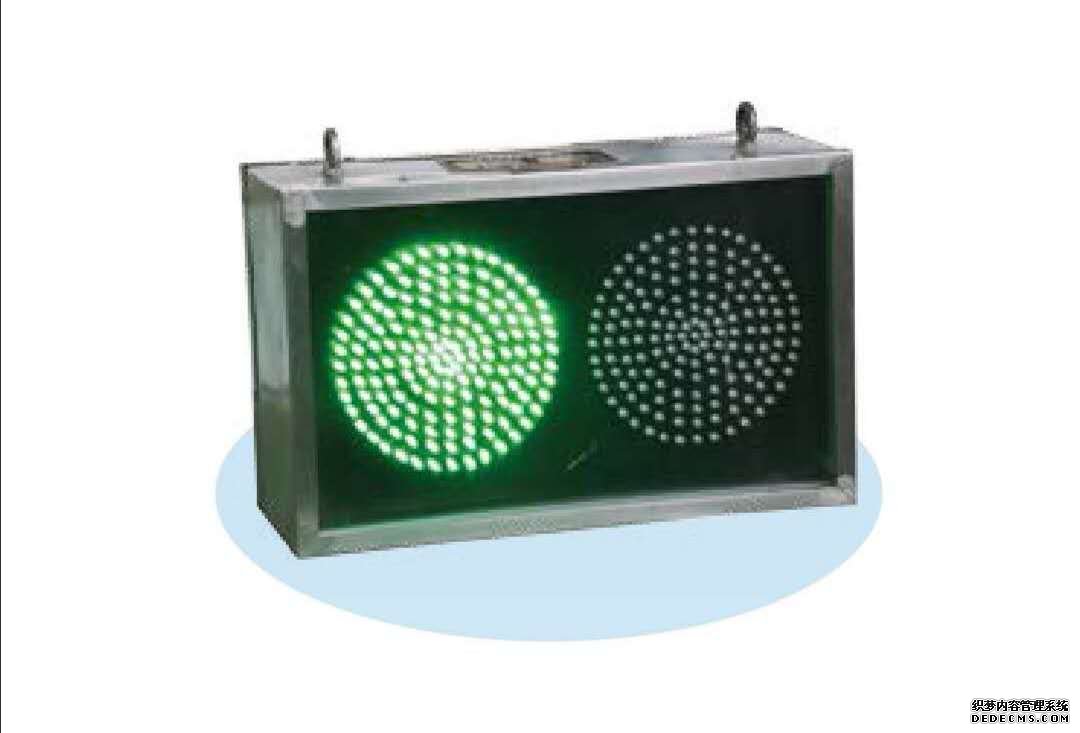

无压平衡风门语音报警装置KXB12

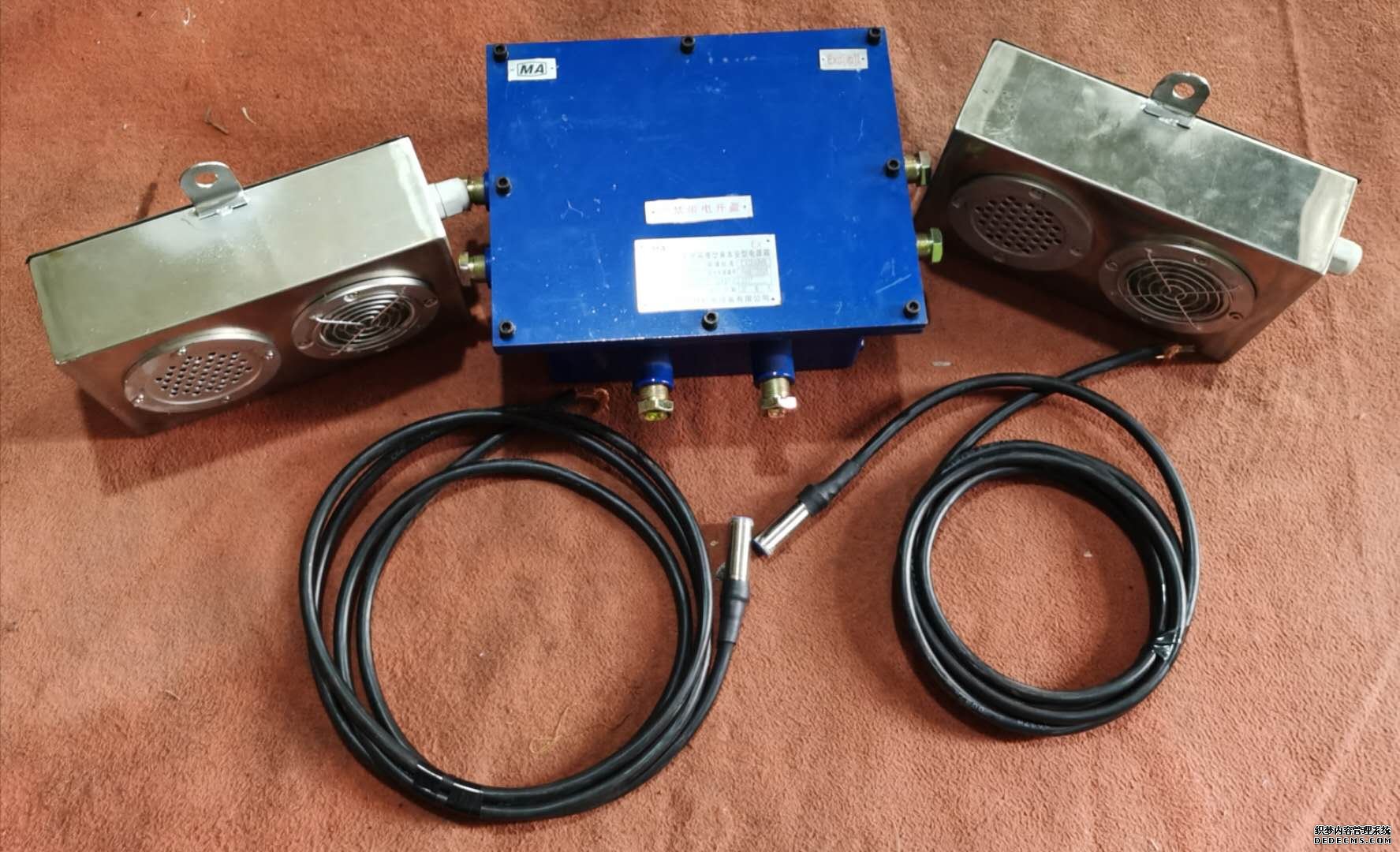

风门语音报警装置的组成和工作原理1.装置的组成风门语音报警装置由稳压电源、风门传感器、语音电路、语音输出控制、放大电路和扬声器等部分组成,各部分的连接情况如图1所示。
该装置采用分站电源供电,目前供传感器使用的电源电压一般分21V和18V两种,为满足装置内各部分电路对工作电压的要求,需对分站电源作降压稳压处理。稳压电源电路采用以集成稳压块LM7806为主的电子元件,输出直流电压6V,供给装置的其它电路作为工作电压。
无压平衡风门语音报警装置KXB12

3.语音电路语音电路将语音信息进行A/D转换,并将转换后的数字信号存储于语音芯片中。该芯片可存储20s内的语音数字信号。语音电路采用录音键实现录音和录音的覆盖修改。语音电路的播音输出采用接点的方式实现开关控制,当接点打开,语音电路不输出信号;接点闭合,实现语音信号输出,经D/A转换后传至功放电路。
4.放大电路主要通过TEA2025芯片实现功率放大作用,语音信号经放大后,通过扬声器实现较强声音的播放。5.风门传感器风门传感器主要由磁铁和干簧管组成。磁铁和干簧管成对安装于风门边和门框上,安装时磁铁和固定干簧管的外壳部分必须对齐。当风门关闭时,磁铁磁场对干簧管中的移动簧片产生吸引力,接点闭合;当风门打开时,干簧管的簧片因远离磁场,自动弹回,接点打开。6.控制电路控制电路主要采用继电器。6V电源经风门传感器的输出接点接在继电器上,语音控制输出接在继电器常闭接点上。
无压平衡风门语音报警装置KXB12

控制原理如下:当风门关闭时,风门传感器的输出接点闭合,6V电压经闭合接点,继电器线圈有电,语音控制的常闭接点被打开,语音信号无输出,扬声器无声音。当风门开启时,风门传感器的输出接点为断开状态,继电器线圈无电,语音控制输出为闭合状态,语音信号经过功放电路放大后,通过扬声器播放语音。电路内接一红色发光二极管,风门开启时,发光二极管亮(报警指示灯)。风门的开关状态,通过线路送至井下分站开入口,再通过分站通讯送至地面中心站,实现风门开关状态的监测。7.语音选择与录制(1)语音内容宜使用文明用语。我们使用的内容为:您好,风门已打开,请您关好风门。在语言的前或后面,可添加报警声。(2)语音宜为女声,语调不宜生硬。(3)按下录音键,即可实现录音或覆盖修改。二、现场应用该装置经过地面电路试验和语音录制后,新庄孜矿在井下52采区-556m、-612m、-662m三个阶段五处重要风门进行了安装使用。
