风门控制装置

全自动正反风门厂家光控功能

名称:全自动正反风门厂家光控功能

分类:风门控制装置

咨询热线:17686118628

联系我们

详细说明:

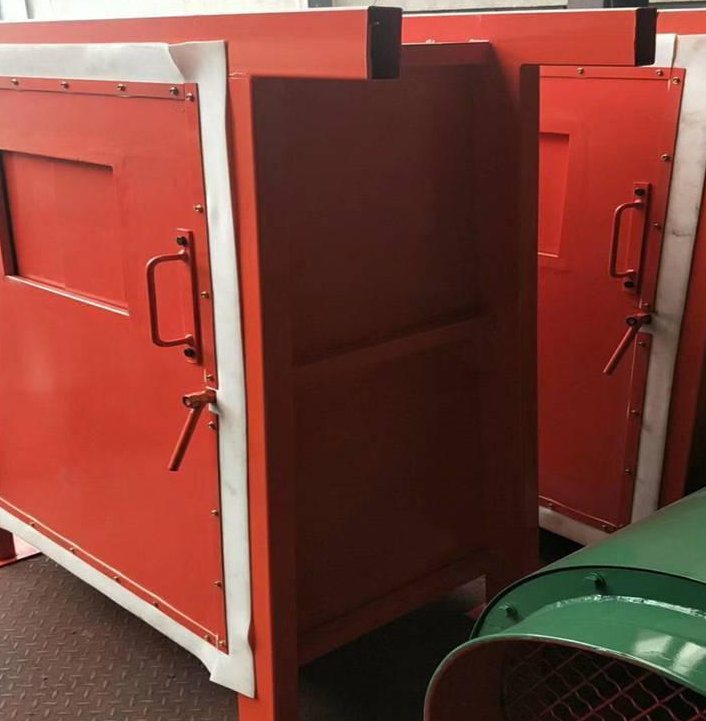

全自动正反风门厂家光控功能
  全自动正反风门,是指单扇正反风门四道为一套,配备全自动控制装置红外感应,实现风门自动化开启。
  全自动正反风门控制原理:
 全自动正反风门
  当行人、车辆到达 Ⅰ号风门前的红外光控感测器1 的位置 (或用手按动 Ⅰ号风门外的手动开关 2)时, Ⅰ 号风门的红外光控感测器 1 (或 Ⅰ号风门外的手动开关 2)向 Ⅰ号风门的主控机 8 发出电信号, Ⅰ号风门的主控机 8立即向 Ⅱ号风门的主控机 8 发送出闭锁信号,并向 Ⅰ号风门的电磁阀 7发出信号, Ⅰ号风门的电磁阀 7打开, Ⅰ号风门气缸 5的推杆收缩, Ⅰ号风门打开。当 Ⅰ号风门开始开启时 , Ⅰ号风门的电磁阀 7 向Ⅰ号风门的主控机 8 发出信号, Ⅰ号风门的主控机 8 向风门两侧的语音报警器 3 发出信号,风门两侧的语音报警器 3均发出风门开启的警示音; 当 Ⅰ号风门完全打开时, Ⅰ号风门的气缸 5停止动作, Ⅰ号风门的门磁感测器向 Ⅰ号风门的主控机 8 发出信号, Ⅰ号风门开门结束,人员、车辆通过 Ⅰ号风门 ,延时 10 s后 (时间可根据实际情况调整) , Ⅰ号风门自动关闭。Ⅰ号风门关闭到位后,当行人、车辆到达 Ⅱ号风门前的红外光控感测器 1的位置 (或用手按动 Ⅱ号风门外的手动开关2)时, Ⅱ号风门开启 , Ⅰ号风门闭锁 ,人员、车辆通过 Ⅱ 号风门,延时 10 s后 (时间可根据实际情况调整 ) , Ⅱ号风门自动关闭,风门两侧的语音报*器 3 均停止警示
自动风门的功能特点及应用
 全自动正反风门
 光控功能
当矿灯 (光源)照射到光控传感器时,传感器将信号传递给主控机,主控机通过电磁阀控制气缸导杆收缩,从而使风门打开或控制气缸导杆伸出, 使风门关闭。
功能应用:节省人力,提高运输效率。由于井下通风路线长,风压大,有些地点的风门单人开启很费力, 使用自动风门的光控功能,解决了人力开关风门费力的问题,即节省了人力又提高了物料运输效率。
3. 2 互锁功能
在两风门主控制系统间采用四芯电缆线进行闭
锁,从而保证两道风道门不会同时打开。
功能应用:井下炮掘工作面, 放炮作业时, 受放炮产生的气流冲击,附近联络巷风门易突然被冲击波冲开,碰伤正在过风门的人员,自动风门的互锁功能,解决了这一问题,消除了风门被放炮冲击波冲开伤人的安全隐患。
