风门控制装置

矿用风门气控装置

名称:矿用风门气控装置

分类:风门控制装置

咨询热线:17686118628

联系我们

详细说明:

 矿用风门气控装置
    矿用风门气控装置,ZMK127风门控制装置,气动控制装置。气动风门控制装置。
   风门气控装置主要功能和工作原理:风门控制装置采用按钮和红外开关传感器作为控制信号,红外开关传感器在矿井巷道风门的两端分别形成一条不可见 的线,当行人或车辆由巷道的任一方向进入A门时,红外开关传感器自动检测并为控制装置提供信号,此时A门自动打开,风门气控装置,同时B门闭锁。门上装有磁控开关传感器,检测风门的闭合状态。在开门时有语音声光报答功能,在开门时提示行人注意安全。风门开启后通过记忆自动关闭,时间可根据用户要求设定。
矿用风门气控装置

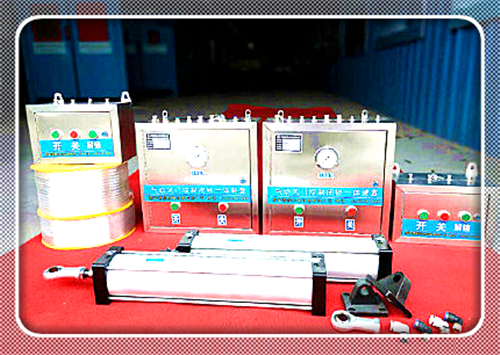

 矿用风门气控装置实拍图:
  ZMK-127风门气控装置技术参数
(1)产品型号:ZMK-127(2)工作电压:~127V
(3)电机电压:380V/660V(4)电机功率:3KW
(5)传感器电压:DC12V(6)显示装置规格:LED显示
   1、纯气动,不需求电控元件,运作可靠。
   2、动作灵敏,只需一道风门动作,另一道风门就已闭锁无法翻开。
   3、当遇到急迫情况时,摆开急迫接锁拉阀,即可免除闭锁,两道门便能够一起翻开(急迫情况下运用)。
   4、运用面广,它适用于矿山井下普通风门,带反向门的风门,正向风门,无压风门等。
   5、外观细巧,漂亮,设备便利。
矿用风门气控装置

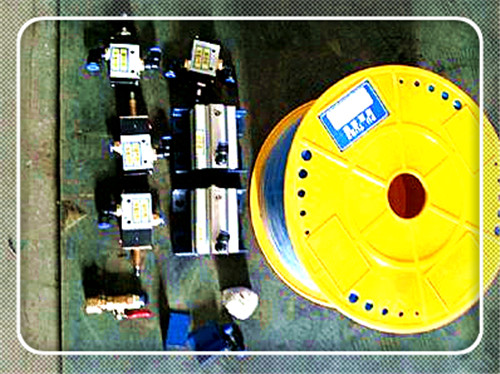

 矿用风门气控装置实拍图:
  1、 施工准备:
a) 施工前应仔细熟悉施工图纸,依据施工技术交底和安全交底作好各方面的准备。
b) 运到现场的闭锁器,不能挤压,以免变形。堆放场地应干燥,并有防雨、排水措施。搬运时轻拿轻放,严禁扔摔。
2、 主要机具:线坠、木楔、锤子、钢卷尺等。
3、 工艺流程:
划线定位-闭锁器就位-闭锁器的固定-水平调整-风门联动安装
矿用风门气控装置

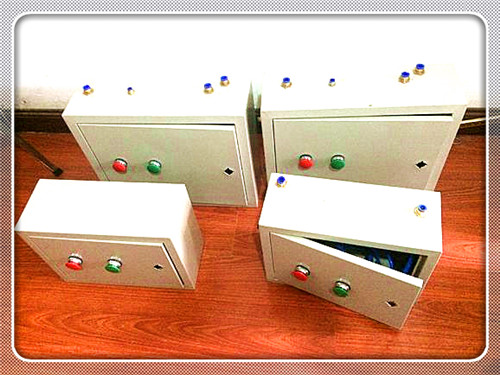

 矿用风门气控装置实拍图:
  在通过风门时,需要安排专人手动开关风门,增加了运输作业的人工成本以及变化因素,运输效率也比较低,因此在充分利用现代机械和自动控制理论的基础上,采用气控自动风门装置实现远距离控制风门。文章对该装置的结构和工作原理进行了分析,并介绍了该装置在高河煤矿的使用情况、产生的经济效益及推广应用前 景。 关键词: 煤矿; 运输效率; 自动风门 中图分类号: TD726 文献标识码: B 文章编号:1005-2798( 2018) 10-0049-02 高河井田位于山西沁水煤田东部中段长治勘探区,井田面积为 65. 06 km2。矿井设计生产能力为 600 万 t/a,全井田煤层地质储量11. 698 1 亿 t。高河煤矿采用无轨胶轮车作为井下主要运输方式。
  气动执行机构。气动执行机构由执行气缸、气缸架、不锈钢外壳、滑轮组件等组成,安装于平衡风门三角架侧,是风门开闭的动力来源。 4) 气动闭锁与气动开闭状态传感器。气动闭锁与气动开闭状态传感器配套使用,气动闭锁安装于风门门框横框上,风门关闭时,锁杆处于打开状态; 气动开闭状态传感器安装于门框边立框上,风门关闭时,传感器触杆被门扇压缩,气路处于阻断状 态。 5) 气动报警器。气动报警器外壳采用 304 不锈钢板制作,内部装有气动发声元件以及气动回路控制元件,是风门开闭状态信息的主要提示器件 。
本站关键词:矿用无压风门,矿用平衡风门,气动无压风门
