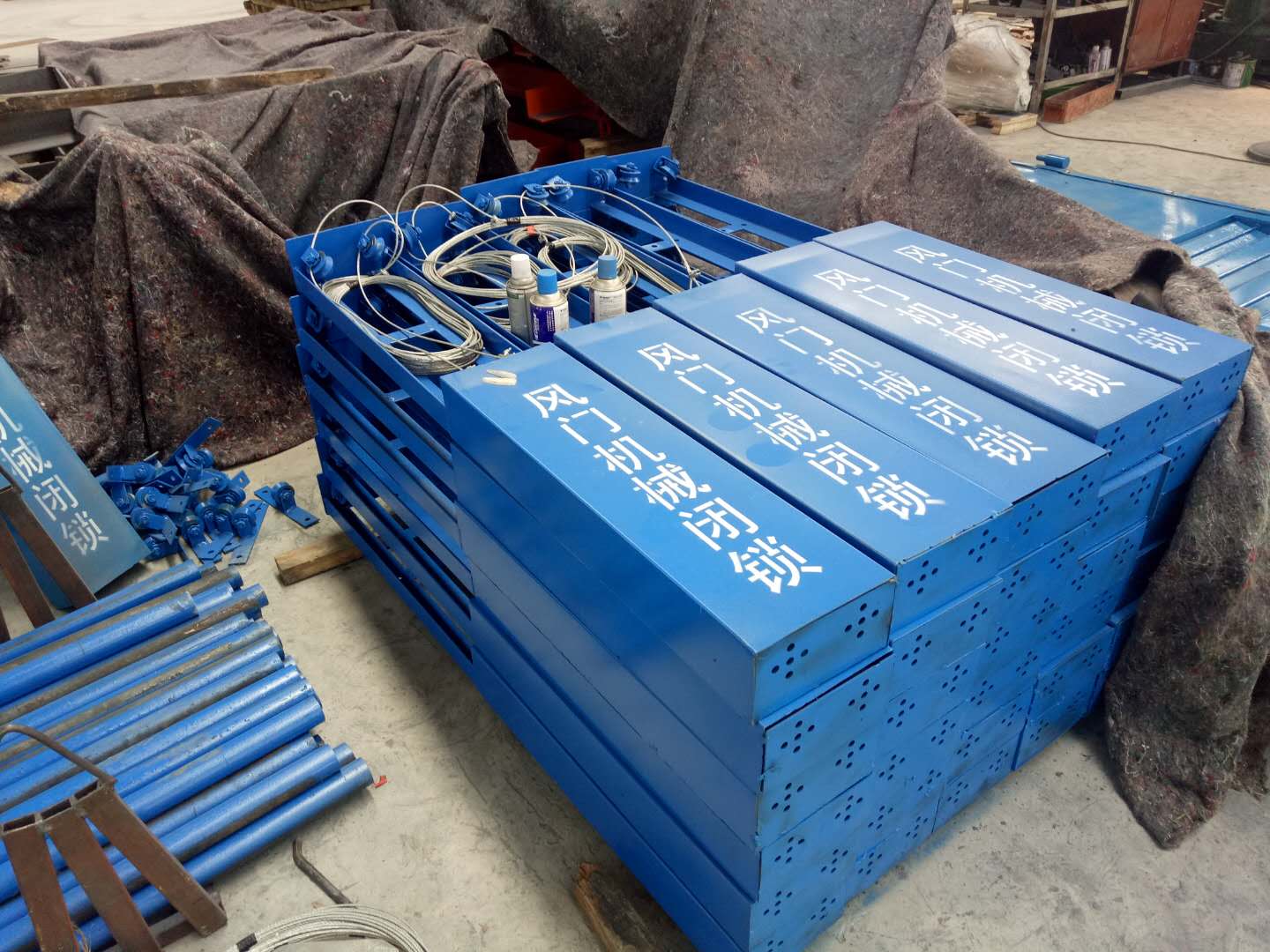

名称：无压风门闭锁装置
分类：风门控制装置
咨询热线：15908099296
联系我们
详细说明：
无压风门闭锁装置是煤矿井下风门的控制装置，一般来说，为风门连锁装置，重锤式机械闭锁装置。
无压风门主要建在井下进回风巷和主要进回风联络巷中，所以造成漏风较大，通风系统不稳定，也不符合于《煤矿安全规程》要求。为了解决上述技术的不足，一种无压风门闭锁装置。 [为达到上述目的，本实用新型的无压风门闭锁装置依据弹簧复位的原理，在两道 无压风门上各安装一个弹簧复位器，弹簧复位器的构造是:它包括固定在风门扇上的锁壳 和固定在风门框上的锁扣以及锁壳内的销子，锁壳内安装有弹簧，弹簧顶在销子的凸环上， 然后用钢丝绳将两个弹簧复位器的销子拉紧，使销子在两道风门同时关闭状态下处于脱离 锁扣状态。当一道风门开启后，钢丝绳失去拉力，另一道无压风门的弹簧复位器插销回弹，将 这道无压风门插住无法打开，反之亦然，从而实现了无压风门的全吻合式闭锁。杜绝了两道 无压风门同时被打开的问题，减少了漏风，确保了矿井通风系统的稳定。该设施构造简单， 安装方便，可操作性强的优点，有效提高了矿井无压风门可靠性‘’
风门联锁设施的时候,大部分借助滑轮的原理,通过滑轮组与一根钢丝绳进行风门间的机械联锁。处在正常关闭情况下的风门(如图1所示),连锁绳具备一段余绳,在对钢丝绳有效长度进行控制的基础上联锁风门之间。在完全打开一道风门的情况下(如图2所示),绷紧连锁,不可以打开另外的一道风门,从而体现闭锁的功能。图1风门正常关闭示意图2传统风门机械闭锁设备的不足之处不稳定地联锁风门因为只有在完全打开一道风门的情况下,才能绷紧钢丝绳,不可以打开另外的一道风门,实现闭锁。因此倘若工人不按照要求进行操作,同时将两道风门打开一半(如图3所示),会导致风流的短路,影响煤矿的安全生产。维修的工作量大因为在矿井下巷道断面的形状与支护条件会影响中间滑轮设施,难以固定。开关风门的情况下,钢丝绳和反向风门互相影响,导致变形拉伸与磨损,如果折断钢丝绳,就必须更换全部,这样会浪费材料。风门正常打开示意图(机械连锁作用)图3两道风门同时打开示意图3风门闭锁的工作原理根据煤矿井下通风管理风门自动化的要求,针对井下人员流动性大,难管理的特点,本装置采用以压风为动力控制风门,保证在行人和车辆便利通过后风门处于关闭的状态。在一起关闭两道风门的情况下,锁的状态是常开的,能够对任意的一道风门进行开启;当任意一道门打开时,气源与控制阀联通,另一道门锁启动,保证第二道风门无法打开。。当两道风门同时关闭时,气源与控制阀处于隔离状态,各气管路不畅通,锁处于常开状态。4新型风门闭锁装置的应用鉴于传统的钢丝绳连接存在的问题及经验,太平煤矿工程技术人员对在用风门进行了升级改造,特别是对升降风门联锁进行的改造。设备具体结构见图4,组成部分有固定装置、缸体、钢丝绳、旋转部件、升降柱体、滑轮等。
风门的开启关闭通过钢丝绳传递给对面风门的插销装置，阻止对面风门的开启。该联锁价格低廉，根据需要还可以增加语音报警。由于风门的“开启、关闭”信息是通过钢丝绳传递，所以两风门之间的距离不能过大，一般20m左右。

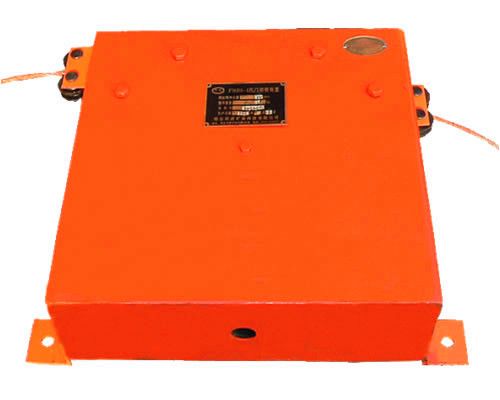

FMBS-B风门闭锁器是矿山井下风门所需的一种新型闭锁器，它是一种纯机械式结构，不需要外部任何动力，外观小巧、美观、实用，风门闭锁器主要用于矿山井下两道风门之间的互锁，以防止巷道风流短路。
