风门控制装置

自动风门控制装置ZMK

名称:自动风门控制装置ZMK

分类:风门控制装置

咨询热线:17686118628

联系我们

详细说明:

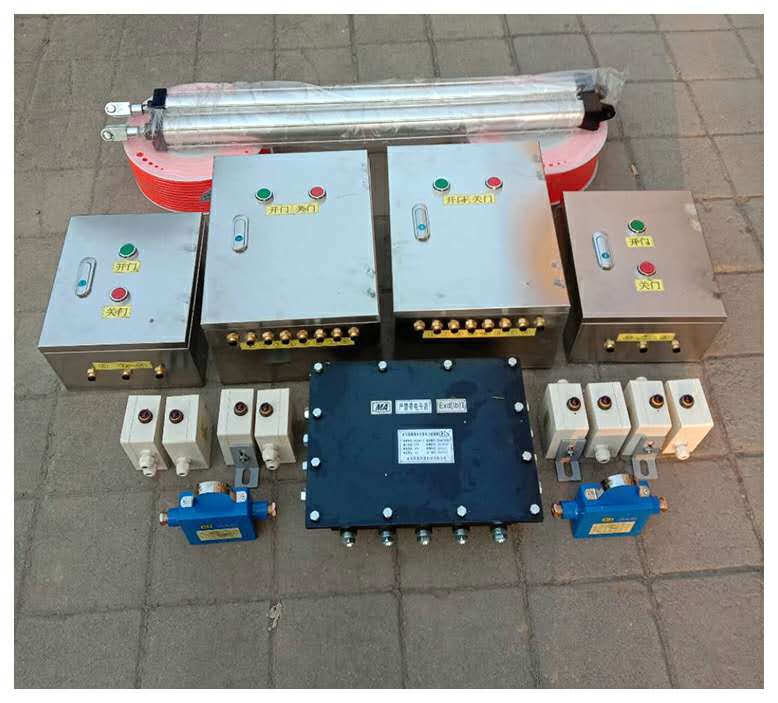

  自动风门控制装置ZMK
   此装置可实现风门的自动开启和关闭,通过红外线对射感应,动作灵敏,效果好。整套装置可实现一推一拉式风门两道或者三道,既可实现单人单车通过,也可实现电机车通过,开启角度可根据实际进行调节,开闭自如,畅通无阻。
自动风门控制装置ZMK
概述
  风门自动控制装置系统是所有煤矿自动风门的灵魂是执行结构,在矿用自动无压风门(煤矿全自动风门)在还没有明确开在纯气动无压风门、纯电动自动风门、红外感应电控气动自动风门(电气自动风门)、光控感应电动液压自动风门这四种常见的矿用自动风门类型选择哪种时要考虑下面的各种条件。
  风门自动控制装置是矿井正反风门或平衡风门、全自动立井防爆门、防水密闭门等门体的指挥部;在使用的时候需要根据调试现场对通车或走人经过需要的实际测试时间在PLC程序参数里进行修改。
接通AC24V电源为PLC可编程控制器提供稳定的电力供应,然后通过232转网口数据线连接电脑,打开矿用自动风门软件程序,点击正上方“运行”二字,选择连接端口--点击“连接”---点击“写”,进行到这里程序就输入到控制器里了,等待显示写完后,可以点击“退出”即可完成程序的输入工作。
ZMK-127型风门自动控制装置适用于煤矿井下双扇无压风门、单扇风门、行人、行车或人车共用风门等设施处全自动控制,可控制两道或三道风门。当行人和矿车通过时由该装置实现风门的自动启闭。在矿井停电时,可靠人力启闭风门。
功能特点
1、本装置用PLC自动控制系统,采用红外传感器作为监视器,并兼有语言报警,保证行人和车辆顺利、安全通过。
2、控制功能:控制器接收到红外传感器接收器发来的信号,识别后,控制执行机构(气缸、油缸)动作,打开风门;延时7秒后(经PLC可调),自动控制执行机构动作,关闭风门。
3、闭锁功能:当互为连锁的两道风门其中任意一道打开时,控制器控制执行机构闭锁另一道风门,使之不能开启;当打开风门关闭后,控制器自动解锁。
4、手动解锁功能:当出现故障时按下复位按钮,整个控制系统停止工作,此时风门可以手动推开。当故障排除后按下置位按钮,控制系统恢复正常工作。
5、语音提示功能:风门打开时,控制器应控制声光报警箱提示语音信号。

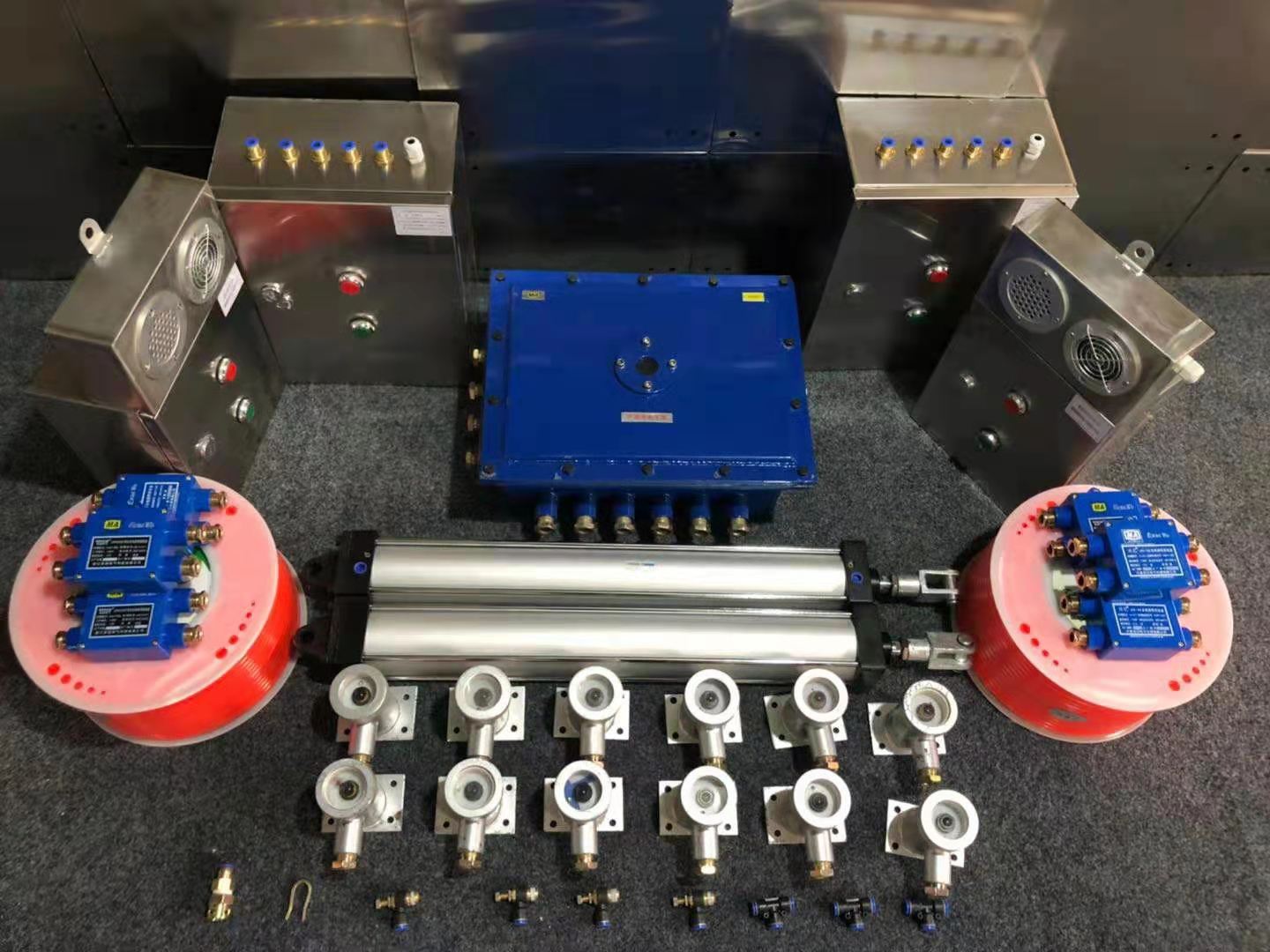

装置主要组成及其技术参数
KXJ0.2/127型矿用隔爆兼本安型风门控制器
1.额定工作电压:AC 127V
2.额定功率:40W
3.本安参数:U0:DC12.5V,I0:1A
KXB12矿用本安型声光报警箱
1.额定工作电压:DC 12V
2.音响响度:不小于85dB
自动风门控制装置ZMK
3.光信号可见距离20米
GUG8型矿用本安型红外传感器
1.额定工作电压:DC 12.5V
2.感应距离:≤8m
3.本安参数:Ui: DC12.5V Ii:10mA(发送器) Ii:30mA(接收器)
GUC15型矿用本安型位置传感器
1.额定工作电压:DC 12V
2.接点容量:DC12.5V/1A
3.有效感应距离:≤15㎜
AHS-12矿用本安型控制按钮
1.额定工作电压:DC 12V
2.额定工作电流:≤5mA
3.按钮为常开式
CFHC10-0.8矿用本安型气动电磁阀
1.额定工作电压:DC 12V
2.额定工作电流:≤266mA
3.输入气压:0.2 ~0.8MPa
