矿用泵

风动潜水泵QYW

名称:风动潜水泵QYW

分类:矿用泵

咨询热线:17686118628

联系我们

详细说明:

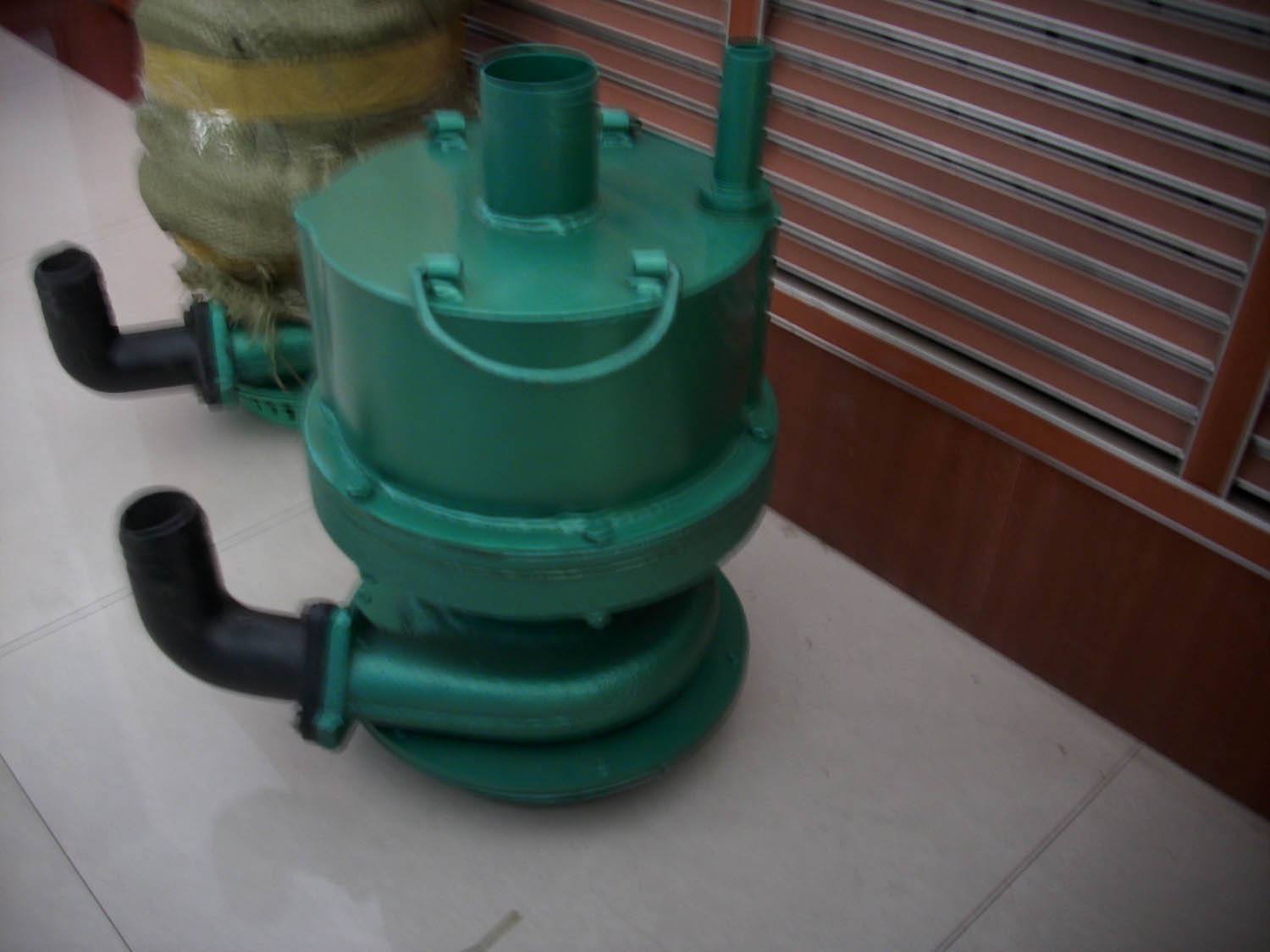

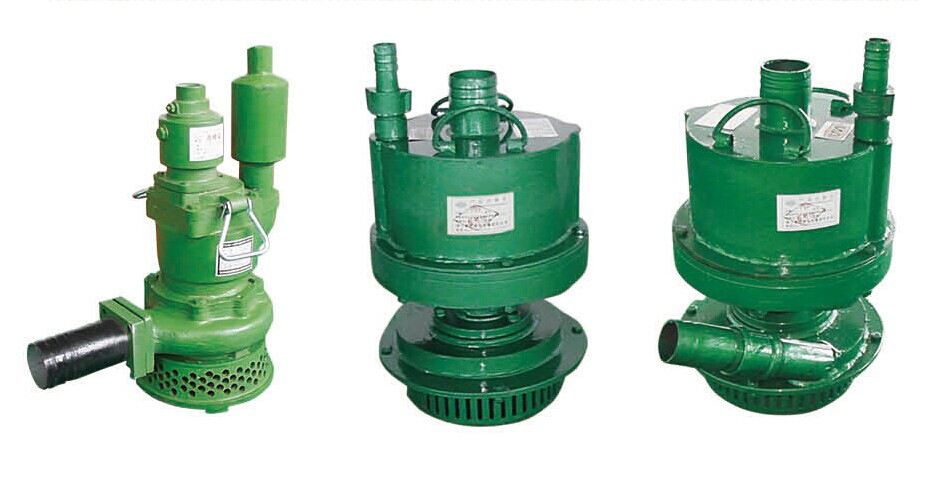

风动潜水泵QYW
 风动潜水泵,矿用风泵,矿用潜水泵,煤矿潜水泵。
QYW风动潜水泵产品:
QYW风动潜水泵主要适用于矿山开拓、掘井巷道、竖井井筒及化工、油轮、造船等各种易燃易爆恶劣工况现场,有压缩空气作动力的施工排水作业。
QYW风动潜水泵产品型号意义
QY——叶片式风动马达
W——排沙排污潜水泵
风动潜水泵QYW

  风动潜水泵,矿用潜水泵。
20——额定流量Q=20米3/小时
25——额定扬程H=25米。
QYW风动潜水泵结构及工作原理:
QYW风动潜水泵由风动马达、水泵、油雾器、管接头和消声器五个部分组成。
1、风动马达部分:
由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽,槽内配有叶片,上、下气缸盖上各有一只吹气眼。风泵启动时,高气压从吹气眼将槽内叶片吹开,同时大量高气压从主风道进入气缸,推动叶片、驱使转子旋转作功。在壳体下方留有密封腔,腔内有密封圈将气、水隔开。密封圈 采用弹簧密封,并利用气、水的压力,使密封圈内涨,增强密封效果。
2、水泵部分:
风动潜水泵QYW

风动潜水泵,矿用潜水泵。
由泵体、叶轮、泵座等组成。叶轮装在转子轴上,拧紧叶轮螺母,装上泵体、泵座,放入水中,转子带动叶轮旋转,在离心力的作用下,水流压入泵体的涡道内,并顺着出水管排出。
3、油雾器部分:
由油雾器壳、油雾器杆、调油阀芯等组成,油雾器装在顶盖上,壳内装满润滑油。
4、管接头部分:
QYW风动潜水泵主要技术参数
扬程:25-10M
风动潜水泵QYW

  风动潜水泵,矿用潜水泵。
流量:10-20m3/h
转速:3000r/min
使用气压:0.3-0.5兆帕
耗气量:1.5m3/min
由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。
