名称：自动排水控制器

分类：矿用泵

咨询热线：15908099296

详细说明：

自动排水控制器

自动排水控制器,风泵控制器其特征在于:它由稳压电源、比较器、放大器、超限报警器、电极组威; 由变压器TCI，二极管DI~D4，电容Cl、CZ和三端稳压器7809组成的稳压电源给电路提供立流电，稳压电源正端接处在地坑底部的电极D: 由运放集成块ICI，电阻Rl、R2、R3、R4组成比较器，电极A与输入端“十”端相连，电极B与电极A之间串联继电器KAI的常开接点; 由稳压二极管OWI、三极管BGI、继电器KAI和二极管DS组成放大器; 由运放集成块ICZ及电阻R5、R6、R7、RS组成比较器作为超限报警器用，电极C与输入端“十” 端连接; 由稳压二极管DWZ、三极管BGZ，继电器KAZ和二极管D6组成放大电路; 四个电极的位置从低到高的依次为:D、B、A、C。200520098001.0 说明书自动排水控制器第1/l页技术领域: 本实用新型涉及给排水领域，尤其涉及地坑自动化排水。

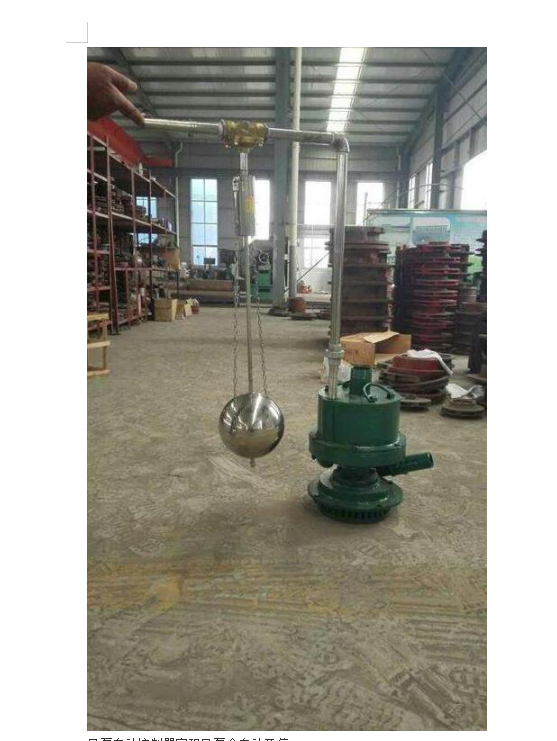

自动排水控制器实拍图：
背景技术: 在工矿企业，有些设备处在地面以一的位置，为防止设备被渗水或雨水淹没，通常采用水泵进行排水。目前地坑排水自动控制主要采用浮球采集水位的数据实施控制。由于浮球安装不便，加之220伏电压通过电缆接入到浮球内的水银接点上，电缆长期在水中浸泡会使绝缘下降造成短路，既不安全，维修也极不方便。
自动排水控制器

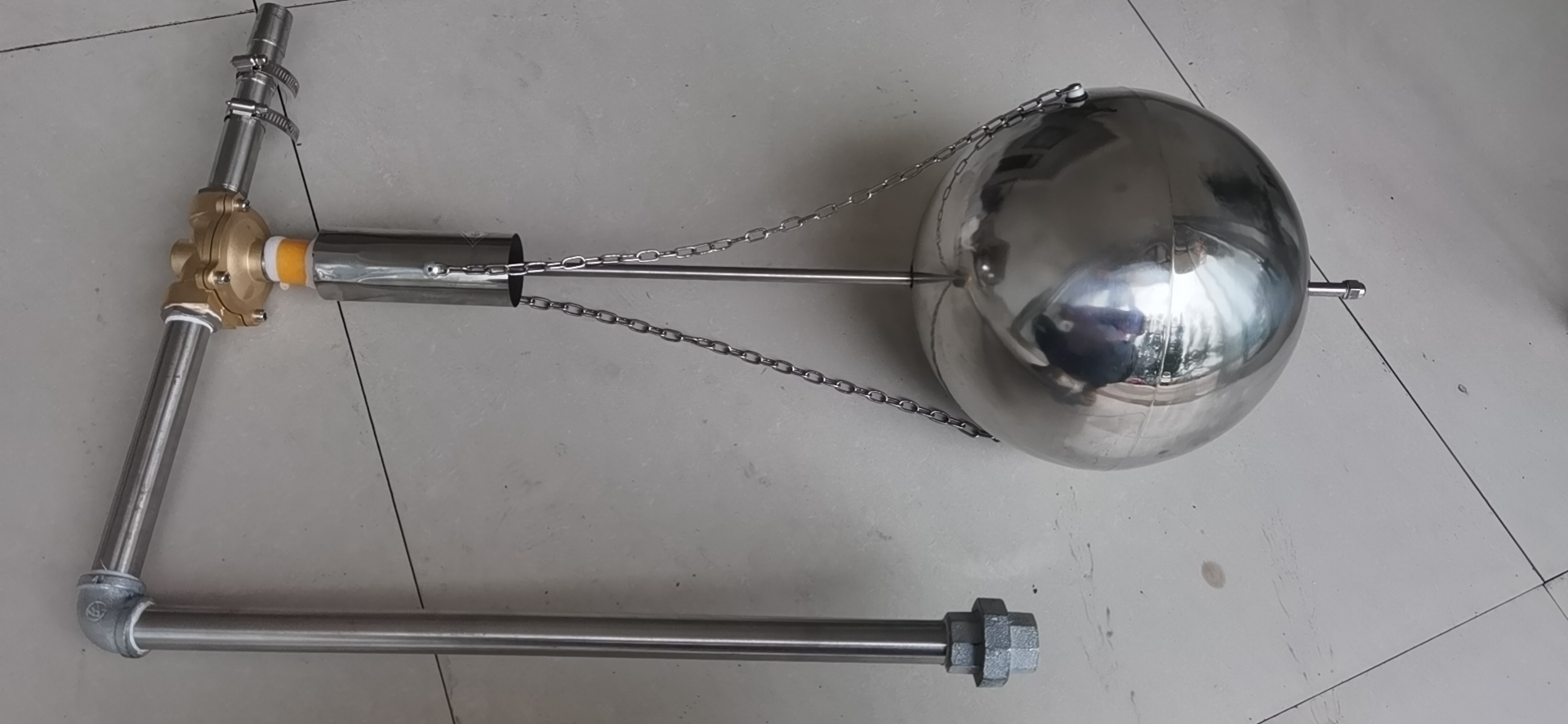

自动排水控制器实拍图：
目的在于提供一种工作性能稳定，维修方便、安全可靠的自动排水控制器。为了达到上述目的，本实用新型的技术方案是:一种自动排水控制器，其特征在于:它由稳压电源、比较器、放大器、超限报警器、电极组成;由变压器TCI，二极管Dl~D4，电容Cl、CZ和三端稳压器 7809组成的稳压电源给电路提供直流电，稳压电源正端接处在地坑底部的电极D;由运放集成块ICI，电阻Rl、R2、R3、R4组成比较器，电极A与输入端“十”端相连，电极B与电极A之间串联继电器KAI 的常开接点;由稳压二极管DWI、三极管BGI、继电器KAI和二极管DS组成放大器;由运放集成块ICZ 及电阻RS、R6、R7、RS组成比较器作为超限报警器用，电极C与输入端“十”端连接;由稳压二极管DWZ、三极管BGZ，继电器KAZ和二极管D6组成放大电路;四个电极的位置从低到高依次为:D、B、A、C。
