撞杆式无压风门ZW-M特点,撞杆式无压风门结构
作者： 本站来源： 本站时间：2020-07-09
撞杆式无压风门ZW-M特点,撞杆式无压风门结构
撞杆式无压风门ZW-M特点,撞杆式无压风门结构
产品概述：
该风门用于实现井下巷道气体的流向的通断控制，当机车或矿车通过时，可通过矿车的侧边对风门撞杆的挤压作用将风门打开，从而矿车可自行通过，并且通过后在配重的作用下风门自动关闭。
产品结构：

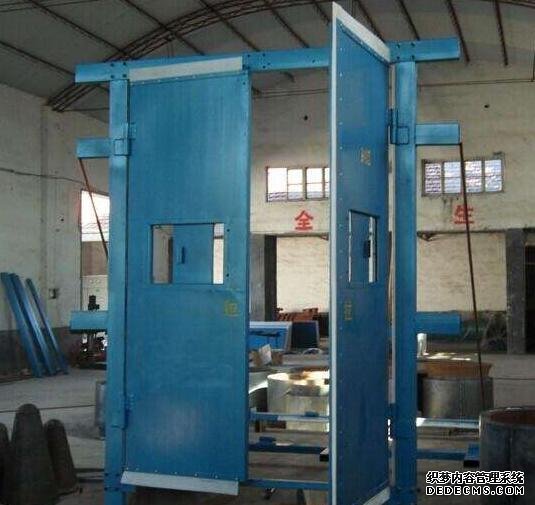

撞杆式无压风门包括门扇、门框、撞杆机构、配重桶组件、四连杆机构和门枢等部件，各部分的结构如下：
门扇由内部有50X30X3矩管焊接的矩管作为骨架，两侧面焊接有厚2的Q195冷板蒙皮，四周边有包边及密封组件；
门框为120X60X5矩管组合焊接件，门框四周焊有4件120X60X5矩管，施工时埋入墙体内，使之与洞室联成一体；门框内周对应门的左右门各自关的一侧固定有密封组件，以便在门关闭时与门扇上的密封组件形成双道密封；
每个撞杆机构整体为一个四连杆机构，其靠门扇内侧安装有10组尼龙滚轮组件，以便矿车通过时顺利滑动过去；撞杆头部衬有40厚的橡胶板，以缓冲矿车的最初撞击；

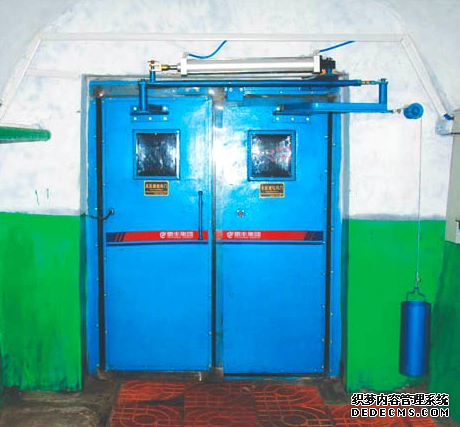

配重桶机构由滑轮组、钢丝绳、钢丝绳固定座及铁桶组成；可根据实际情况给铁桶增加减少沙子，使其能够顺畅的将门关闭；
门枢采用铸钢件门轴座及旋转体，内装锥滚子轴承，可使门扇开、关灵活轻便；
四连杆机构由L座、吊耳座、连杆组成，实现两扇门的联动和异向开关动作。
产品特点：
双向隔风，无需再设反向风门；
双面密封，漏风量小；
系统简单，安全可靠；
防腐、防潮、阻燃、强度大。
机械及环境参数：
风门使用巷道风压应小于4000Pa；
矿车通过风门速度应小于1米/秒。
