CBM主扇插板风门特点,主扇风机风门功能

       主扇插板风门特点,主扇风机风门。

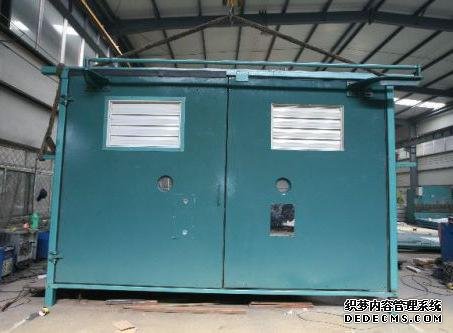

　　产品概述：

　　煤矿主扇风机一般均采用一台使用一台备用的布置方案，当一台运行另一台备用时，为了防止备用风机倒转和便于检修，则需在风机的进出口设置风门。现在煤矿的设计产能越来越大，所需风量也越来越大，相应的风道断面尺寸也越来越大，传统的百叶窗式风门和老式的插板风门因功能局限性已没法满足目前的工况。因此我公司设计了主扇风门系统。它可以在几十秒钟内完成对截面积达几十个平方的风道实现几乎100%的关断，方便风机切换、检修，并能降低压损，提高风机有效运行效率。

　　功能特点：

　　风门能够在不拆卸门框的情况下进行检修，如换密封条、行走机构等；

　　插板风门制作强度和刚度能满足长期运行下不变形和翘曲，紧固件不能松动；

　　齿条和执行器的连接机构灵活运转，在带负荷的情况下无卡涩或咬蚀；行走齿条和驱动齿轮等运动构件表面均做过调质或淬火处理；

　　风门在全关时漏风量不超过1%；

　　风门和门框之间均采取密闭措施，门扇两端边密封面安装有密封条，为保证插板门现场安装，在设备起吊位置设有吊耳；

　　风门有防冻装置和排积水措施；

　　门框焊接采取满焊，并保证焊缝的密封性；

　　风门所用钢板厚度不低于6mm，风门门扇、内外门框采用Q235A材料，密封用橡胶选用气密性好、耐热、耐臭氧、耐老化、耐酸碱、耐化学品、耐疲劳的优质硅橡胶板；



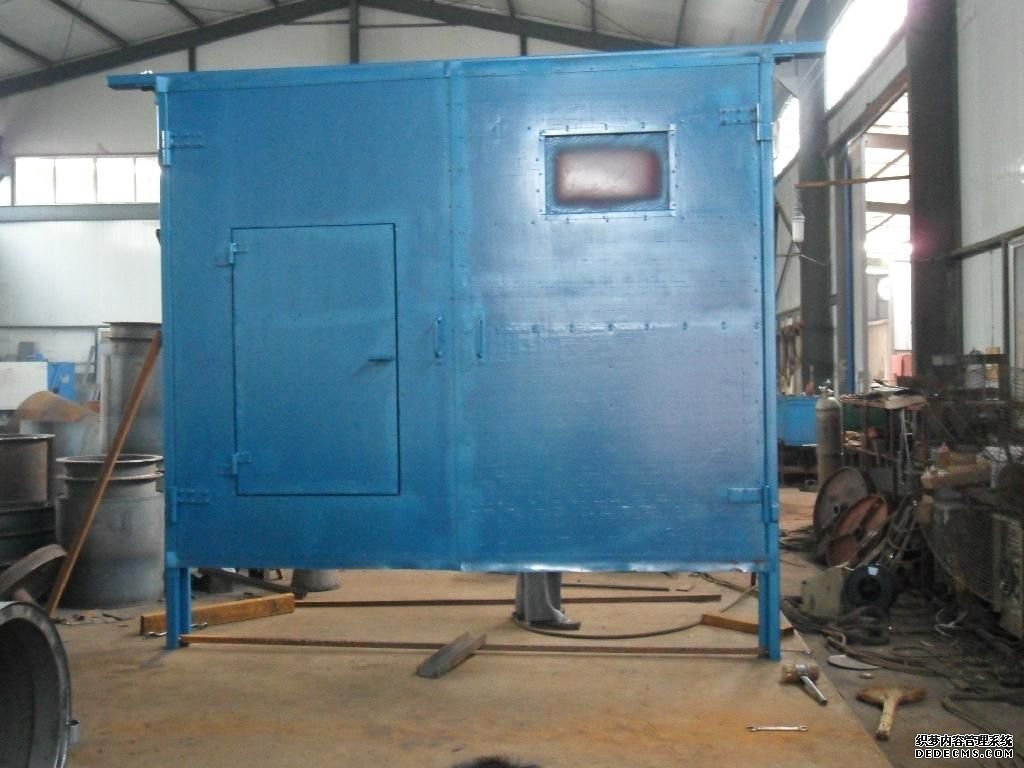

　　产品结构：

　　主扇插板门主要由以下部件组成：主要由门框、门框罩壳、导轨组件、门扇、风门加热组件、门扇下滚轮组件、门扇上靠紧轮组件、密封装置、传动齿条、齿轮、减速机、电动执行机构及停电手摇轮等部件组成。门框的进出口与风道联接固定，门框内固定有导轨组件，门扇通过下滚轮组件和上靠紧轮组件固定在门框内；门扇依靠电机旋转带动减速机减速机再带动齿轮，齿轮的旋转拖动齿条和门扇移动，门扇关闭到位后其上的专用密封装置紧贴在门框的密封角钢上，实现门板前后几乎100%的关断密封，门框在沿伸段（风道以外）位置固定有门框罩壳，门板开启后移至风道以外，但仍被门框罩壳包围，也就是说侧开风门的内部与大气界是完全隔绝的，这样就实现了对外也是100%的密封。对于北方气温极低的地区，在门扇与门框产生相对移动的位置都安装有蒸汽加热管可利用暖气进行加热，以避免相对移动部分结冰而使门扇不能移动或移动不畅；当停电时可通过摇动手摇轮打开或关闭风门。

　　机械及环境参数：

　　电机电压：380V或660V；

　　电动执行器整体防护等级为IP65;

　　为就地控制和远程控制的电气控制方式且具有手轮开启风门的功能；

　　风门的开启、关闭时间小于50s；

　　带全开全关限位开关，并带有拆板风门开关位置显示；

　　能接受控制系统来的开、关、停操作信号；

　　能送出开关位置反馈信号；

　　带机械限位挡块；

　　带力矩过载和电流过载保护装置；



　　选型指南

　　我公司可以根据主扇的规格及通风巷道的尺寸进行配套设计制作及安装；具体规格表示如下：3.2米X3.2米矿用主扇插板式风门表示为“CBM3232”；2.6米X2.6米矿用主扇平移式百叶窗测试风门表示为“CSM2626”;
