CSM主扇平移测试门机械机构和参数

       CSM主扇平移测试门，矿用主扇平移测试风门。

　　产品概述：

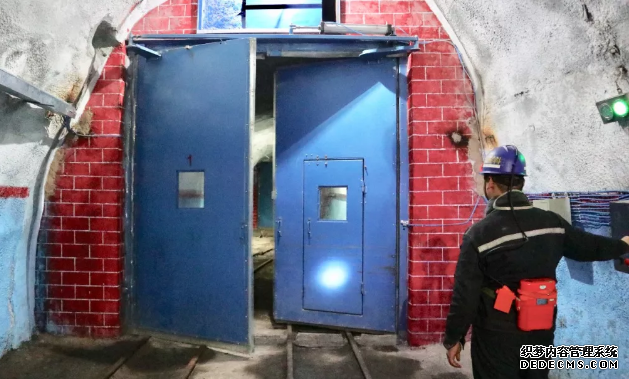

　　煤矿主扇风机一般均采用一台使用一台备用的布置方案，当一台运行另一台备用时，为了防止备用风机倒转和便于检修，则需在风机的进出口设置风门。现在煤矿的设计产能越来越大，所需风量也越来越大，相应的风道断面尺寸也越来越大，传统的百叶窗式风门和老式的插板风门因功能局限性已没法满足目前的工况。因此我公司设计了主扇风门系统。它可以在几十秒钟内完成对截面积达几十个平方的风道实现几乎100%的关断，方便风机切换、检修，并能降低压损，提高风机有效运行效率；同时还可以在插板门关闭且主扇平移测试门从小到大开启几个不同的角度人为创造几个工况点来测试主扇性能。

　　功能特点：

　　风门能够在不拆卸门框的情况下进行检修，如换密封条；

　　风门制作强度和刚度能满足矿井通风要求，门扇、门框能保证在设计工况的长期运行下均不变形和翘曲，紧固件不松动，采用不锈钢自锁螺母；

　　风门百叶窗关闭后，漏风率小于2%；百叶窗外加钢盖板，风机需要测试时取下钢盖板，不用时用螺栓连接上即可；

　　风门和门框之间均采取密闭措施，为保证风门现场安装，在设备的起吊位置设吊耳，并有明显起吊标志；

　　风门有防冻装置；

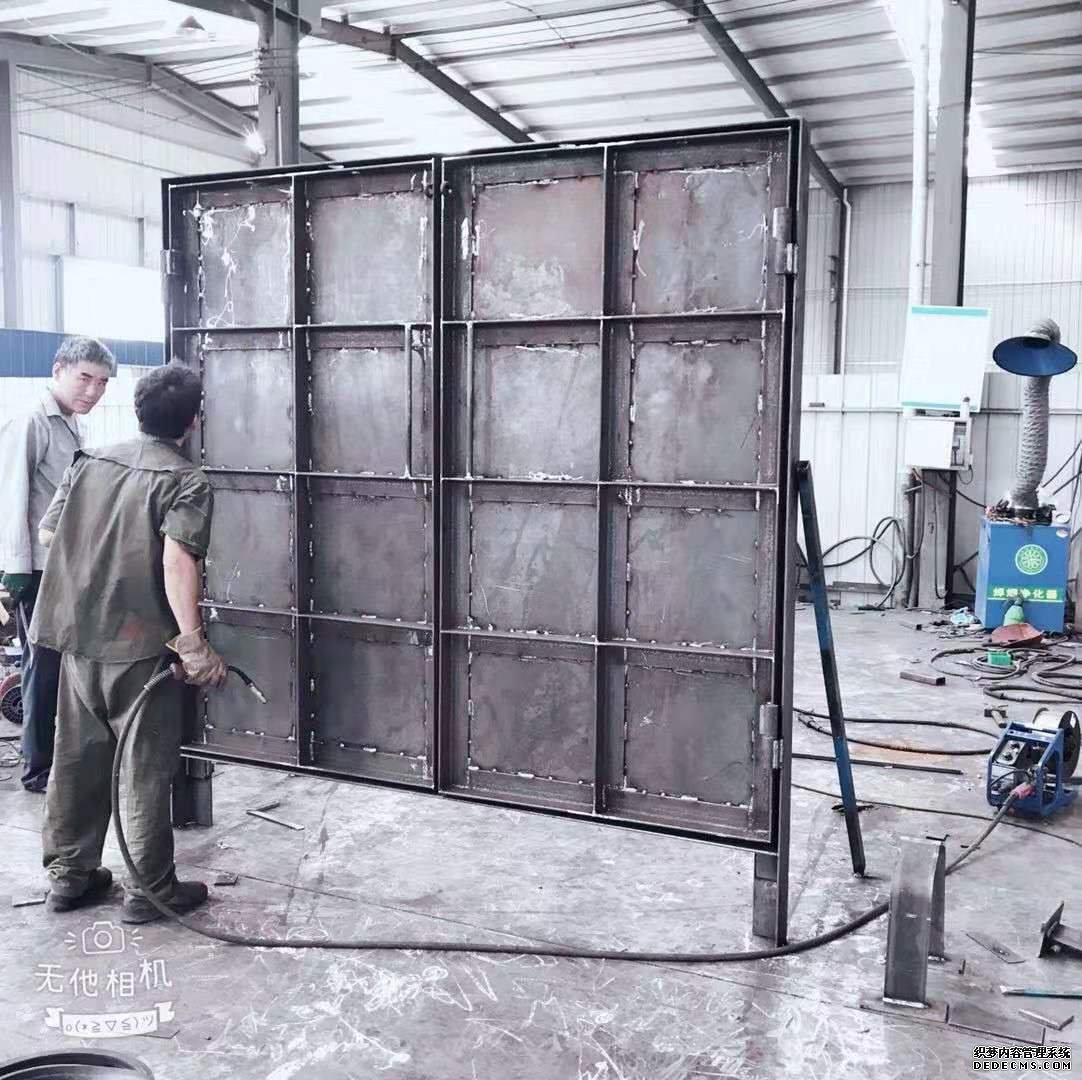

　　门框焊接采取满焊，并保证焊缝的密封性；

　　风门百叶窗叶片采用不锈钢材料，和矿井回风接触部分螺栓采用不锈钢自锁螺栓；

　　风门及框架表面抛光处理并按船用防锈漆要求相应标准进行，且符合国家有关标准；

　　风门所采用执行器均选用国内先进优质产品，工作稳定、反应灵敏、噪声低、密封性好、寿命长、维护量小；

　　风门工作压力能承受不小于矿井负压的13.倍；



　　产品结构：

　　门框、导轨、平移滚轮组件、导轨夹紧轮组件、齿条、齿轮、平移驱动组件、停电手动平移驱动手摇组件、旋转百叶窗组件、链轮、链条、百叶窗旋转驱动组件、密封组件、整体密封盖板组件、风门加热组件的组成；当需要测试风机时，将需测试风机对应的测试风门关闭到位后，卸掉固定盖板的螺栓并用行吊吊走盖板组件，此时将百叶窗打开到90°后关闭对应插板门后，便可开启风机调节百叶窗的不同角度便可对风机进行测试；

　　机械及环境参数：

　　采用电动调节执行器，为就地控制和远程控制的电气控制方式且具有手轮开启风门的功能；

　　电动执行器整体防护等级为IP65;

　　风门的开启、关闭时间小于50s；

　　带全开全关限位开关，并带有百叶窗位置显示；

　　能接受控制系统来的开、关、停操作信号；

　　能送出开关位置反馈信号；

　　带机械限位挡块；

　　带力矩过载和电流过载保护装置；

　　一台测试用平移式百叶窗风门配套2台执行器。控制电路应能满足近控、远控的要求，测试风门开、关到位应有指示显示，有就地/远控转换开关。风门叶片可调至任意角度，方便风机的性能测试；
