FQW矿用风动潜水泵技术参数,风泵流量大小
FQW矿用风动潜水泵，矿用风泵，煤矿风泵。
电动潜水泵是耿村煤矿井下常用的主要设备,但是经过长时间的使用这种水泵出现很多缺点,由于使用长时间后容易减低绝缘性,隔爆防水性更难保证,造成电机烧毁现象;如果混有大量水泥时就会堵塞泵体,这样水泵的阻力增大,也易引发电机烧毁现象。1风动潜水泵在耿村煤矿中的应用的前景电动水泵的各种缺陷,都极大降低了潜水泵工作的稳定性和可靠性,矿井的排水安全及安全生成都收到了严重的威胁,基于煤矿安全排水的需求,耿村煤矿矿现新采用FQW系列矿用风动潜水泵来代替电动水泵,FQW矿用风动潜水泵与电动潜水泵相比更具适用价值。2FQW矿用风动潜水泵的结构、工作原理及技术参数1)结构和工作原理。

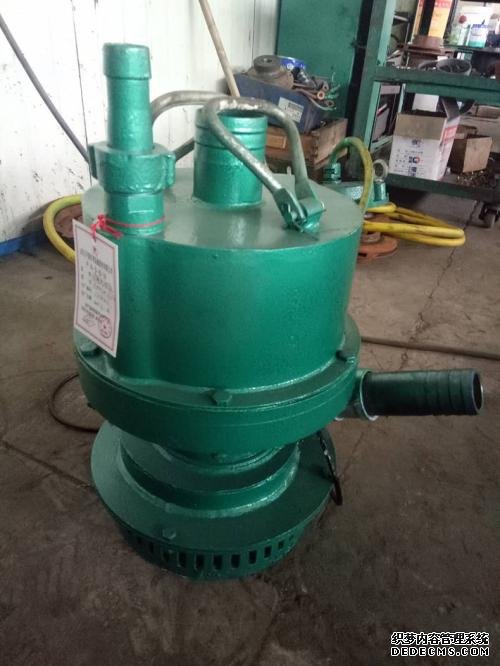

FQW矿用风动潜水泵(简称风泵),是一种先进可靠的排水工具,以压缩空气为动力的新型潜水泵,具有结构紧凑、体积小、重量轻、扬程高、流量大、噪音小、经久耐用、易于安装、操作、维修、移动,进风管与风钻机风管共用等。适用于甲烷煤尘爆炸危险的煤矿井下掘进工作面、巷道、井底水窝及积水坑(井)等处排水作业,用于输送清水或含有固体颗粒杂质(体积浓度小于2%)的污水,亦可适用于非煤矿山,输送介质类的其他场合。风动潜水泵是以汽轮机冲击叶轮为动力的原理,这种原理具有优良的空气动力特性,气动效率高。其零部件环形一体涡轮栅,是采用优质的铝合金材质硬模浇铸并经加热处理再机加工而成。这种材质结构具有经济利用价值,它避免了叶片的加油润滑及更换维修的成本,而且风动潜水泵的结构简单平稳性好,可以在额定的范围之内高速运行。2)技术参数。使用气压:0.4~0.7MPa耗气:4.5~5m3/min流量:25~25m转速:4000~6000r/min噪声:<75dB(A)总重量:38Kg,外形尺寸:(长宽高)347mm274mm462mm3)风动潜水泵特点。a.无极调速:只要控制节流阀开启程序,即控制气体流量,就可实现无极调速。b.经济可靠、耐用,不受温度及震动的影响,安装、操作简单。c.设有消音箱;噪音小、维修方便,易损件小。
d.风动涡轮潜水泵具有高的起动力矩和几乎瞬时升到全速工作的能力。e.适应能力强;适应于排放清水、浊水(泥浆、泥砂、煤渣水)重量轻。3结构及工作原理泵轴、涡轮、泵壳、限速和消音装置等是组成风动潜水泵的主要结构。涡轮由叶片和轮壳、轮芯等组成,泵壳由泵盖、泵体组成,水轮的密封采用两个骨架油封封闭式密封。
风泵是通过压缩空气进入到涡轮室,来推动涡轮旋转,进而驱动泵轴带水轮旋转来完成排水工作。该泵上的消音排风罩可以将产生的余气排出,并且吸收部分消音来降低泵的噪音对人体的危害。一般情况下水深如果超过水泵的高度时可以在余风管上接上胶管(内径2寸半),进而将余气排入空气。该泵内有限速装置,当空载运转时,转速急剧增加,此时限速装置的摩擦轮将自动涨开与摩擦套紧紧相贴,产生摩擦力达到限速的目的,使最高速度不超过7400r/min,从而避免机器损坏,当转速降低时,摩擦轮恢复原状,又可正常排水。4QW矿用风动潜水泵的使用和维护QW矿用风动潜水泵在使用中须注意一下几点:1)安装保证进风的干燥清洁。2)进风胶管内径不得小于25毫米
