矿用无压风门的工作原理和组成

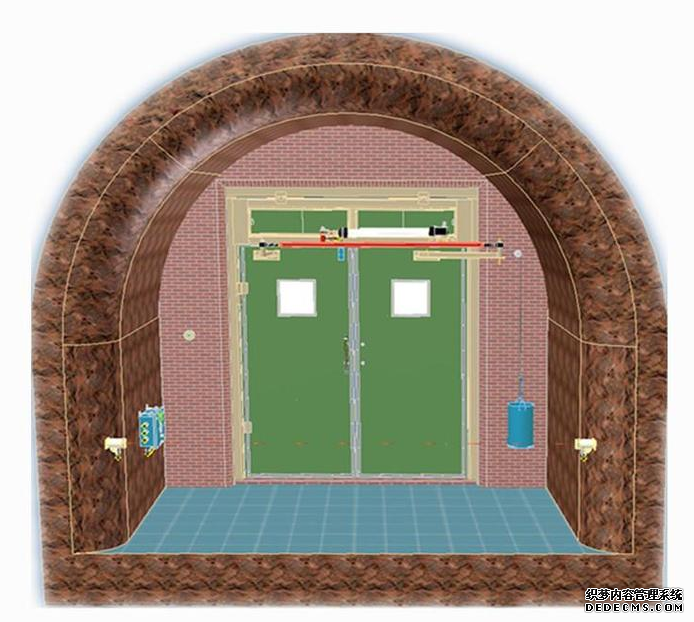

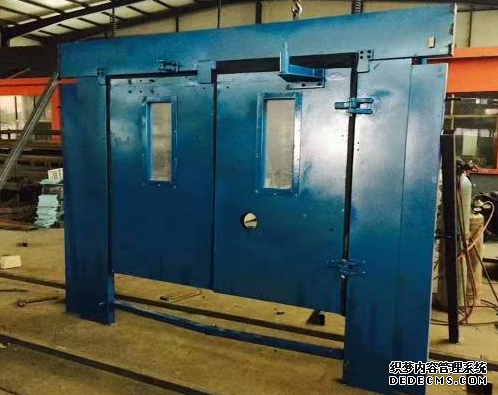

矿用无压风门的工作原理2.1无压自动透视风门结构组成(1)KXJ127矿用隔爆兼本安型风门电控装置用控制器1台(2)KXB108-12矿用本质安全型语音声光报警箱2台(3)KGH6红外开关传感器4对(4)CGHC矿用本安型位置传感器4套(5)风门气动控制箱2台(6)气压缸2条(7)无压透视风门(钢制)2道2.2无压自动透视风门工作原理在二套双扇风门的两端分别安装4个红外、传感器,在风门的两端形成检测器。
当行人或车辆由巷道的任一方进入时,传感器自动检测并为控制设备提供信号,当A门有人经过时,传感器发生信号,A门动力源通电,打开A风门,风门上装有传感器,检测风门的闭、合状态(此信号可传达地面调度室,以方便地检测风门关闭情况),在A门打开时,语音箱得到触发信号,使声光信号器动作,提示警示语“风门打开,请注意安全”并且触发绿灯闪烁,B门语音箱同进提示“前方风门打开,请您稍候”伴有红灯亮,B门有闭锁,以防止两扇门同时打开使风流短路,影响煤矿通风安全;经过适当的延时,A门自动关闭,等到传感器检测关闭到位后,警示语音、绿灯关闭,红灯常亮。A门与B门相互闭锁,即A门动作时B门不能动作,B门动作时A门不动作。
当风流反向时(反风演习停电时),磁控制装置保证风门的闭锁功能,确保了风流反向时风门不被吹开,兼顾了反向风门的作用。2.3无压风门主要特点2.3.1用红外传感器监测行人和车辆传输风门的开、关信号。2.3.2磁控传感器检测风门开、关,气缸控制风门自动联锁,闭锁性强,安全可靠,能满足反风需要。2.3.3结构简单,钢制风门易维护,防腐、防潮、阻燃、强度大、抗压能力强。2.3.4气动控制箱控制风门开、关,平稳方便。2.3.5声光语音报警箱报警提示,打开的风门报警语言:“风门打开请注意安全”,同时另一被闭锁的风门报警语言:“前方风门打开,请您稍后”。每道门上都安设有无机玻璃透视窗,可以观察风门内外情况,便于安全操作,行人行车安全可靠。2.3.6风门及其周围封闭严密、漏风量小.
