双向自动无压风门工作原理
作者： 本站来源： 本站时间：2020-07-23
双向自动无压风门工作原理
双向自动无压风门一般适用用煤矿井下大巷道中，起到自动开启关闭风门的作用。

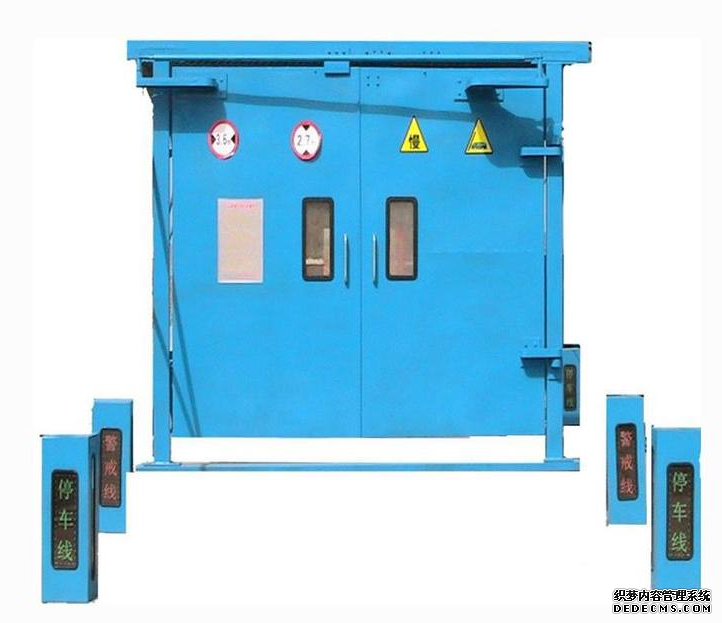

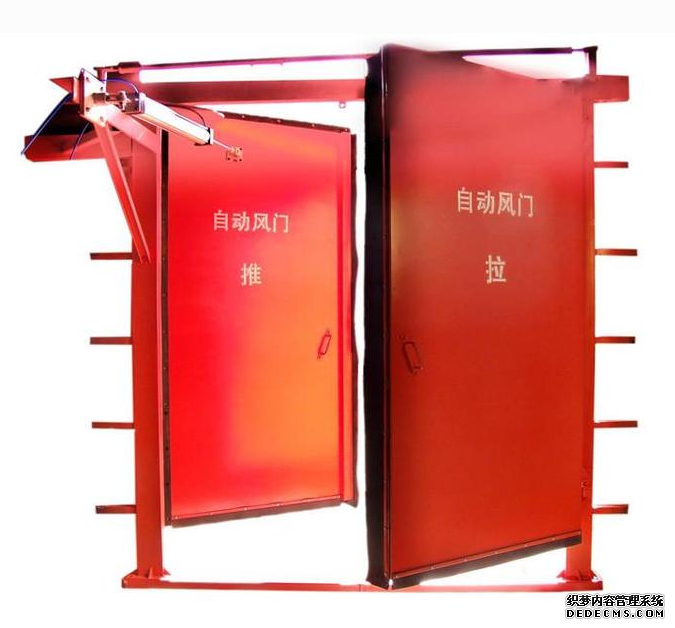

装置组成如图1所示，风门控制用电控装置安装在需要进行风量控制的巷道中，如图2所示安装，装置有两个风门A、B，A风门外侧为光电式接近传感器SA1，内侧为光电式接近传感器SA2，B风门外侧为光电式接近传感器SB1,内侧为光电式接近传感器SB2，A风门上安装到位传感器SC1、SC2，B风门上安装到位传感器SD1、SD2。
工作时风门A、B处于关闭状态，当矿车、人员需要通过巷道***门A时，主控器检测到光电式接近传感器SA1人、车通过信号后，闭锁SB1光电式接近传感器的检测，同时控制报警箱A点亮红灯，控制报警箱B点亮红灯显示禁止通行，以及声音报警，然后控制风门A自动打开，打开到位后，检测到位传感器SC2信号后，停止打开动作，点亮报警箱A绿灯指示可以通行，人、车进入风门A，当SA2检测到通过信号后，利用***检测人车通过情况，当检测完全通过后，自动控制关闭风门A，等待风门A可靠关闭，即检测到到位传感器SC1信号后，停止关闭动作。当检测到矿车或者人员通过风门A到达风门B，即检测到光电式接近传感器SB2的人、车通过信号时，控制风门B自动打开，当检测到到位传感器SD2信号后，停止打开动作，当矿车、人员完全通过风门B，即检测光电式接近传感器SB2，无人、车通行信号时，***关闭风门B，***时间可以设置，检测到到位传感器SD1信号后，停止关闭动作，解除报警箱A、B的声光报警信号，进入待机状态；反向通过时控制过程同样进行控制，以保证同一时间内最少有一个风门处于关闭状态。
手动操作情况下，矿车需要通过风门时，从A门进入，将控制按钮A1开门按钮按下，开门到位后，松开开门按钮，通过风门A后，通过控制按钮A2关门按钮，关闭风门，到位后，松开关门按钮；到达风门B时通过控制按钮B2开门按钮开启风门，到位后松开开启按钮，通过风门B后，通过控制按钮B1关门按钮关闭风门B。
控制风门关闭、打开动作后，在***时间8秒内检测不到到位时，停止控制动作，将报警箱A，B同时点亮红灯，并声音报警。
当行人、矿车进入风门中停留不走时，在***范围到的情况下，解除报警。
设置有防夹人功能，当风门在关闭过程中，监测到风门关闭区域有矿车、行人等物体时，风门自动打开，等待矿车、行人完全通过风门后，重新自动关闭风门，提高装置的可靠性。
