矿用无压自动风门潜力无限
矿用无压自动风门是煤矿井下自动化装置的改造。是煤矿风门的自动化进程。
ZMK-127液压自动风门控制系统现状ZMK-127液压自动风门控制系统可使双扇、行人、行车或人车共用风门等设施实现全自动控制,一般控制两道风门。本系统能在不改变现有风门设施结构的情况下安装使用。
矿用无压自动风门潜力无限

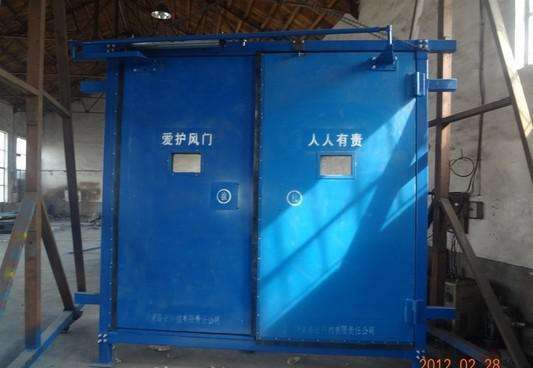

设备安装后,风门能满足反风要求,在控制系统停电情况下也可靠人力开闭风门,安装方便,动作灵活、安全可靠。1.2结构组成ZMK-127液压自动风门自动控制系统由自动控制器、外接红外传感器、开闭状态传感器、语音报警器、油缸及液压泵站等组成。每套为前后2道共4扇组成,每道风门均带2个调节风窗、一扇行人小门及2个圆形玻璃观测窗,该风门自动控制系统由主机1台,开门按钮4个(每道风门两侧各一个),红外传感器4个(每道风门两侧各一个),矿用本质安全型风门开闭状态传感器2个、语音报警器2个、油缸4个及1台液压泵站(660/1140V)组成,风门安装外观结构如图1所示。图1风门外观结构1.3风门型号(ZMK-127)的含义(1)Z装置;M风门，K控制。
127额定工作电压(V)。1.4技术参数(1)工作电压:AC127V。(2)工作电流:350mA。(3)最高允许输入电压:AC1140V。(4)电磁阀:DC24V。(5)语音报警器:DC12V。(6)红外传感器:DC12V。(7)风门开闭状态传感器:DC24V。2ZMK-127液压自动风门工作原理2.1风门动作原理风门动力来源于液压泵站,油缸连接到风门的顶部,当活塞杆缩回时,将风门开启;当活塞杆伸出,风门关闭。2.2电气系统的工作原理风门内外侧均安装有按钮和红外传感器,当有人、车通过信号时,该信号经PLC(编程器)处理后,自动控制器控制电磁阀打开第一道风门,人、车经过后红外照射该门另一侧传感器,PLC释放电磁阀,第一道风门关闭,同时该风门的开闭状态传感器向对方发出闭锁信号,保证风流的定向、稳定流动,在第一道风门关闭后,当第二道风门红外传感器有信号时,第二道风门立即打开。自动风门液压控制系统安装.
